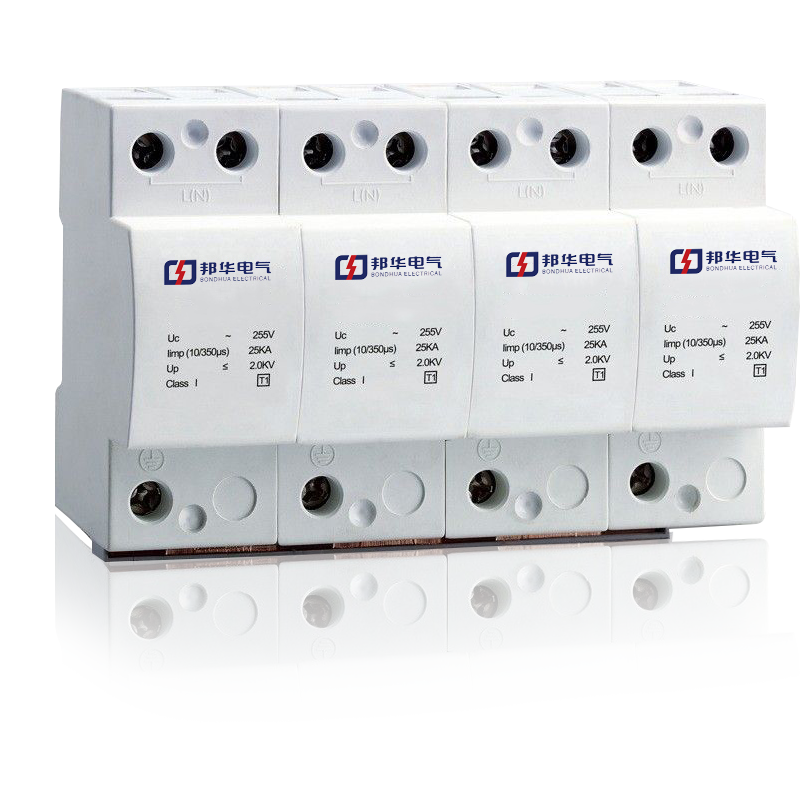

I50系列一级实验浪涌保护器

阅读次数:1332     发布时间:2020-10-15

20201015/5f87fe189d3a4.png

一级浪涌保护器指的是用于总配电柜的第一级浪涌防护产品,该产品需要能承受T1雷电浪涌测试试验。

第一级浪涌保护器目的是防止浪涌电压直接从LPZ0区传导进入LPZ1区,将数万至数十万伏的浪涌电压限制到2500—3000V。

常见的一级浪涌保护器有12.5kA,15kA,25kA,50kA四种规格,按国标要求一级浪涌保护器参数需满足Iimp≥12.5kA,Up≤2.5kV就可以了。


什么叫10/350波形?

  10/350是表示冲击脉冲电竞时间变化的数据。肿10(微秒)表示冲击脉冲到达9o%电流峰值的时间,而350表示从电流峰值到半峰值的时间(T2) 。

  事实上,不管成因是否为雷击,任何-个持续时间在850毫秒的高峰值电流(Ipea)对于任何-种以半导体元件为主的保护器都是致命的。

现在我们可以明确:

  IEC 61312-1标准文件的制定者们采用了10/50波形这个事实。然而,通过该标准文件的IEC TC 81委员会会议还在其标准文件中宣称“采用10/350 测试波形的理由就是:常见雷击的‘半峰值’时间就是350毫秒。”


确定10/350测试波形到底应该以什么样的技术数据为基础?

  既然IEC确定10/350 波形是根据这样的理由,现在我们对这种理由的正确性做出分析。

   IEC 61843-1号文件将IEC 61312-1指定为雷电浪涌测试参数的唯一-规范性文件。


      由于雷击的能量是非常巨大的,需要通过分级泄放的方法,将雷击能量逐步泄放到大地。第一级浪涌保护器可以对于直接雷击电流进行泄放,或者当电源传输线路遭受直接雷击时传导的巨大能量进行泄放,对于有可能发生直接雷击的地方,必须进行CLASS—I的防雷。第二级防雷器是针对前级防雷器的残余电压以及区内感应雷击的防护设备,对于前级发生较大雷击能量吸收时,仍有一部分对设备或第三级防雷器而言是相当巨大的能量会传导过来,需要第二级防雷器进一步吸收。同时,经过第一级防雷器的传输线路也会感应雷击电磁脉冲辐射LEMP,当线路足够长感应雷的能量就变得足够大,需要第二级防雷器进一步对雷击能量实施泄放。第三级防雷器是对LEMP和通过第二级防雷器的残余雷击能量进行保护。


电源第一级防护:

根据国标要求:在电源引入的总配电箱处应装设Ⅰ级试验的电涌保护器。电涌保护器的电压保护水平值应小于或等于 2.5 kV。每一保护模式的冲击电流值Iimp,当无法确定时,冲击电流应取等于或大于 12.5 kA。

所以第一级浪涌保护器需选用T1试验(10/350μs测试波形)参数的产品,冲击电流Iimp≥12.5kA即可。

主要参数:

最大持续工作电压:320V AC

冲击电流Iimp:12.5kA (10/350μs)

标称放电电流In:12.5kA (10/350μs)

保护水平:≤1.2kV

保护模式:L1/L2/L3,N-PE

响应时间:≤25ns

外形尺寸:97*144*65mm

推荐接线线径:L/N (10mm2); PE(16mm2)

推荐后备保护熔断器额定电流值::100~125A


 快速选型表


浪涌Imax:

20KA

40KA

60KA

80KA

100KA

200KA

A25

A50

选配熔断器

16A

16A

32A

32A

63A

63A

63A

63A

选配断路器

20A

25A

32A

40A

63A

80A

100A

100A

选择导线mm2

6

6

10

10

16

16

16

16

浪涌UC:

220V、385V、400V、420V、690V

275V、385V

浪涌Up:

1.2KV2.8KV

组合方式

1P、1P+N、2P、3P、3P+N、4P

响应时间

≤25ns(tA)
