过电压保护器

阅读次数:229     发布时间:2021-04-12

浪涌保护器 (1).jpg


过电压保护器结构原理

过电压保护器分为自复位式和手动式。

1. 过电压保护器结构

过电压保护器一般由前端电压信号采集、过电压保护信号处理器和电压动作执行器三部分组成。

2. 过电压保护器原理

过压保护器测量电源或设备的电压,并在外部继电器或处理器中设置电压保护值:过压或欠压值等。

当测量的电压超过(或低于)过压(欠压)保护器的设置值时,执行机构在过压(欠压)保护器动作时及时断开电路,达到保护的目的。

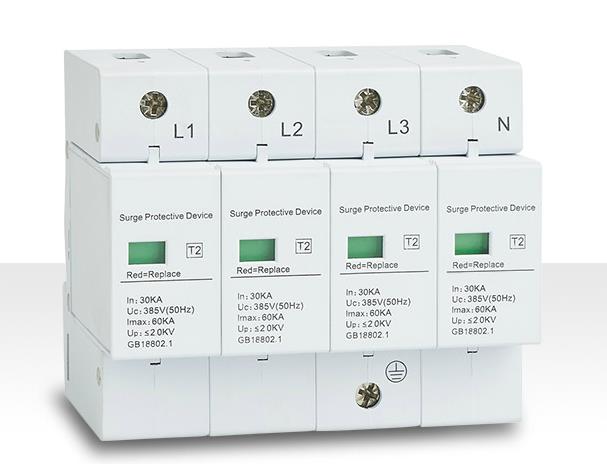

20210412/6073b476f280a.jpg

过电压保护器有多种功能:

1.电压测量灵敏,执行器动作迅速。

2. 低压稳定运行,高压回路保护。

3. 可设置延时断开功能,实时显示电压值。


过电压保护器和避雷器的区别

两者都能抑制过电压,保护电气设备

过电压保护器的一般意义是保护工频过电压。所谓工频过电压,往往是在运行过程之中产生的。例如开关断开时,电弧不为零,断开时会产生过电压,电路断开时,由于电路波阻抗不同,会产生电压反射波叠加的工作过电压等,这些过电压是工频过电压,不可忽视的是,电压波形的频率在50 Hz时保持不变。

避雷器是为了保护雷电过电压,避免雷电瞬间高压对设备造成损坏。这种过电压波形的前端很陡,频率很高,但后续电流很小。避雷器能将雷电波的峰值放电,从而保证其动机电器的安全。通常情况之下,避雷器处于开路状态,当避雷器通过雷电高压时会释放到地上。避雷器不负责照明。如果雷击输电线路,雷电过电压将随输电线路或通过配电装置流向变压器。此时避雷器将放电,防止配电装置损坏。
