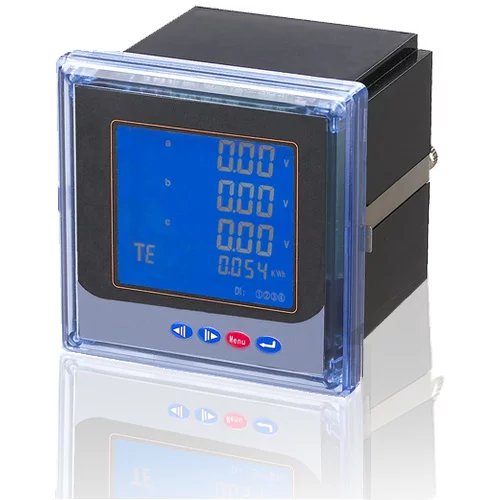

多功能液晶电力仪表

阅读次数:359     发布时间:2020-10-28


主要功能:

可测量三相电压、三相电流、零序电流、三相有功/无功/视在/功率因数频率等三十余项基本电参量,电能计量功能    电压、电流谐波测量,2路开关量输入,标配1路RS485通讯接口,Modbus协议, 可插拔端子、安装方便,可扩展2路继电器输出。


主要功能:

※ 高准确测量有功电能。有功电能一级

※ 提供LCD液晶7+1位显示(带背光)

※ 无脉冲输出,符合DIN43864标准

※ LED指示脉冲输出

※ 可现场按键设置参数

※ 提供多种模式的复费率计费功能

※ 历史电度统计功能

※ 具备时钟功能

※ 标配一路RS485、Modbus通讯接口

※ 35mmDIN 标准导轨安装,符合DINEN-50022标准


性能指标:

执行标准

GB/T17215.321-2008 IEC62053-21

通讯速率

2400/4800/9600bps

准确度

有功电度1

通讯地址

1-247

工作电源

AC 220V,单相供电时RS485不工作,功耗<2W

电压脉冲输出

80ms1000imp/kwh

启动电流

0.4Ib直接接入;0.2Ib经互感器接入

快速脉冲群抗干扰度

IEC61000-4-4Level4

输入频率

50Hz

浪涌抗干扰度

IEC61000-4-5Level4

绝缘性能

工频交流电压2KV,冲击电压6KV

静电抗干扰度

IEC61000-4-2Level4

额定输入

AC 220V/5A

标准工作温度

-10℃~45℃

测量范围

电压0.8Un~1.2Un,电流63A以下

极限工作温度

-20℃~55℃

通讯端口

RS485

存储温度

-25℃~70℃

通讯协议

Modbus

相对湿度

5%-95%(无凝露)
