应急照明XC- FP-100W-04分配电装置

阅读次数:1190     发布时间:2020-11-23

应急照明XC- FP-100W-04


应急照明XC- FP-100W-04分配电装置系统构成

智能集中供电集中控制消防应急照明及疏散指示系统XC- FP-100W-04是利用智能网络技术,将建筑物之内所有消防应急标志灯和消防应急灯组成智能网络系统的智能网络系统。当发生火灾时,系统软件的程序计算公式可根据火灾发生的地点自动生成疏散方案,并能快速、智能地指示最佳疏散路线,避免人员伤亡,是公共建筑领域最先进的紧急疏散系统之一最大程度之上。

针对XC- FP-100W-04智能集中供电集中控制消防应急照明及疏散指示系统,公司开发了符合gb51309-2018《消防应用标准》要求的XC- FP-100W-04应急照明产品。


消防疏散系统主要型号

XC- FP-100W-04、XC- FP-350W-08、XC- FP-700W-08

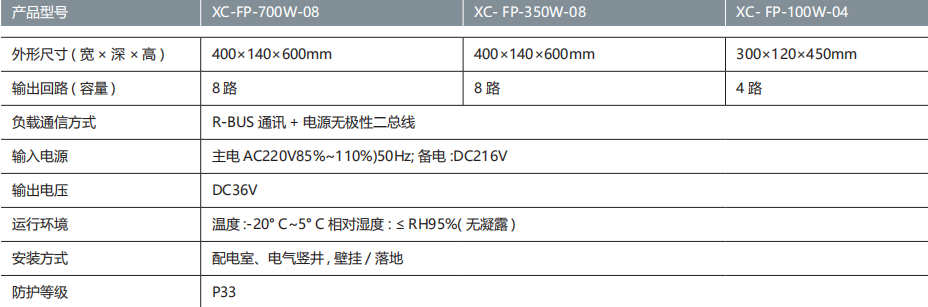

参数型号图

20201123/5fbb2874e5b9b.png


应急照明XC- FP-100W-04分配电装置系统供电要求

根据GBt16895.21-2011第414.3条,XC- FP-100W-04应急照明系统的主电源必须符合GB 19212.7-2012《变压器、电抗器安全》的规定,供电电压1100V及下列的电源装置及类似产品第7部分:带安全隔离变压器和内置式安全隔离变压器的电力装置只有在规定了装置的特殊要求和试验(相当于iec61558-2-6:2009)时,才能满足要求。GB 19212.7-2012要求安全隔离变压器的输入和输出绕组间有双重绝缘或加强绝缘。应急照明系统的一次端通常为220V,如果电源不满足安全隔离要求,当变压器绝缘损坏时,将220V电压接入SELV系统。无论二次侧的输出电压有多低,都有可能造成触电事故。

a类应急照明系统的供电部分由XC- FP-100W-04应急照明设备制造商设计采购。但在现行国家标准GB 17945-2010及其新版之中,XC- FP-100W-04应急照明配电箱和集中电源的供电部分仅要求“系统设备的主电源降压装置不得采用阻容降压方式”,考虑到除电源之外,普通电源的成本低于安全隔离,一些厂家没有使用符合gb19212.7-2012要求的安全隔离电源,只使用普通降压电源,不能满足SELV系统的要求。

应急照明系统的设计人员应在系统设计之中弥补这一缺陷,并在设计文件之中对a类应急照明系统的主电源提出附加要求,即XC- FP-100W-04应急照明配电箱或集中电源的供电部分必须是安全的隔离电源应符合gb19212.7-2012的要求,以促使制造商在制造相关设备时购买安全隔离电源,使应急照明系统满足电击防护的要求。
