电气火灾控制器

阅读次数:792     发布时间:2020-10-13


一、系统概述

      电气议灾监控系统就是上海盛善电气有限公司针对近年来国内电气火灾大幅上升的态势推出的电气火灾监控的一套全新智能解决方案。

      电气火灾发生的原因主要有2个,第一个是由于故障部位局部长时间发热,造成绝缘进一步下降,最终造成线路短路,导致火灾;另-个是故障部位产生的电弧或电火花瞬间释放热量造成线路短路,导致电气火灾。

      电气火灾探测的对象有剩余电流和温度,对应有剩余电流式电气火灾监控探测器和测温式电气火灾监控探测器。剩余电流式电气火灾监控系统可以长期不间断地实时监测线路剩余电流的变化,随时掌握电气线路或电气气设备绝缘性能的变化趋势,剩余电流过大时及时报警并指出报警部位,便于查找故障点,真正对电气火灾具有预警作用。可以说剩余电流式电气火灾监控探测器真正做到防微杜渐、防患于未然,能有效减少因漏电发生的火灾,是早期电气火灾监控的主要手段。

      电气火灾监控系统主要通过对供电线路剩余电流和线缆温度等探测,监测整个建筑供电线路的剩余电流数据、温度状态等信息,从而及早发现电气老化、潮湿等原因引起的电气火灾隐患,降低火灾发生的风险。

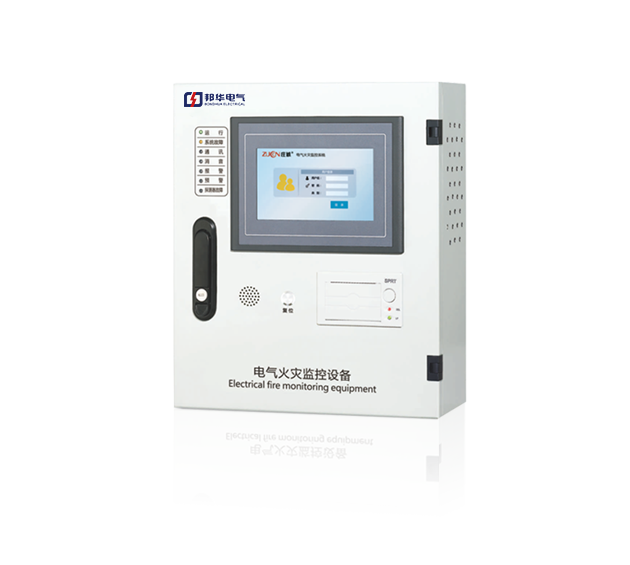

主机 (2).png

执行标准:

GB14287.1- -2014《电气火灾监控设备》

GB14287.2 -2014《剩余电流式电气火灾监控探测器》

GB14287. 3 -2014《测温式电气火灾监控探测器》


功能特点

●以Freescale高性能的Crotex-M4内核处理器为核心,运行嵌入式操作系统

●通过S-BUS总线与电气火灾探测器通信和供电

●具备4路S-BUS总线接口,最多支持128x4台探测器(最多支持4096回路传感器)

●具备声光报警显示,支持消音、自检和复位

●2路继电器输出,支持报警和故障输出

●1路S-BUS总线上行,支持主机级联功能

●1路RS485通信接口,支持消防图形显示装置

●内置存贮器,最多可记录超过100000条报警和故障

●多级权限设置,方便管理

●国内首家支持★电气防火限流式保护器★故障电弧探测器

电气火灾主机可通过S-PORT4112接入智慧用电安全监控系统,远程在线监控电参数。


二、电气火灾监控设备

1.产品简介:

      电气火灾监控系统可安装应用于TN-S、TN-C-S以及局部TT低压配电系统(0.4kV以下)中,监控系统由电气火灾监控设备、剩余电流式电气火灾监控探测器测温式电气火灾监控探测器组成。

      电气灾监控系统采用S- BUS总线接口,可将电气 火灾监控设备与电气火灾监控探测器组成电气火灾监控网络,通过电气火灾监控探测器实时监测用电回路中剩余电流、温度信息等参数,实时上传数据至电气灾监控设备,实现集中控制和集中管理;当用电回路中相关参数异常时,监控设备发出声光报警,指示报警部位,同时现场探测器发出光闪烁报警信号,提醒用户对隐患线路进行排查或者更换,降低由于电气原因造成火灾的风险。

产品符合标准《GB14287.1--2014》 电伙灾监控系统第1部分:电气火灾监控设备;


2.功能特点:

■以高性能的ARM内核处理器为核心, 运行嵌入式操作系统平台;

■组态监控软件,二级操作权限设置,方便管理;实时监控,精确定位报警点;

■通过S- BUS总线对配接的探测器提供24V电源和通信; .

■可选4路S-BUS总线通信接口, 每条总线最多支持128台探测器或多回路电气火灾监控探测器 ;

■具备声光报警功能并 显示报警回路,支持消音、自检功能和复位功能;

■具备4路开关量 输入和2路继电器输出,用于状态控制;

■通信. 上行1路RS485用于图形显示,1路S- BUS用于监控设备级联;

■配备24V电源,方便与火灾自动报警系统连接;


安装要求:

1)应安装在消防控制室、消防配电间或1[门卫室等有人值班场所,壁挂式安装;

2)应安装在固定牢靠的墙面,避免安装在震动、雨水、灰尘的环境;

3)应采用相对较稳定的外部电源进行供电,避免因电源问题造成损坏;

4)监控设备外部电源使用三芯电源线(NH-BV 3x 1.5mm2),应保证保护接地端PE良好接地;

5)应安装距地面1. 2m以上高度为宜,左右可活动空间不小于0. 5m为宜; .


布绒细则:

      电气伙灾监控主机/分机每条S BUS总线连接探测器监控模块时,每条总线最大容量为128组探测器,通过中继器可以增加总线的传输距离和供电能力,中继器不能增加总线连接容量。主机和分机具备4条S-BUS总线,直接连接探测器模块最多支持512组探测器。主机可以连接分机,4 条总线最多支持4*4台分机(8192组探测器),主机连接分机时不能再连接探测器模块,连接分机型主机订货时应注明。


布线要求:

现场布线应依据GB50116《火灾自动报警系统设计规范》. GB50057 《建筑物防雷设计规范》、GB/T50311 《建筑与建筑群综合布线系统工程设计规范》等国家强制标准的最新版要求,针对通信、化工石油等工程时除依据上述规范外还必须执行相应的国家或行业规范标准要求。

1) 监控设备连接端子配线:

    所有引入引出线均用压线帽压线处理,并增加清晰的标签,注明线缆编号,进行配套标示;

3)布线及连接应整齐,线缆不宜交叉,并应固定牢靠;

3)监控设备的接线端子,每个端子接C ]接线不得超过2根;

4) S- BUS总线宜使用NH RVSP 2x1. 5平方毫米(耐火屏蔽双绞铜芯软电线二二芯1. 5平方毫米);
