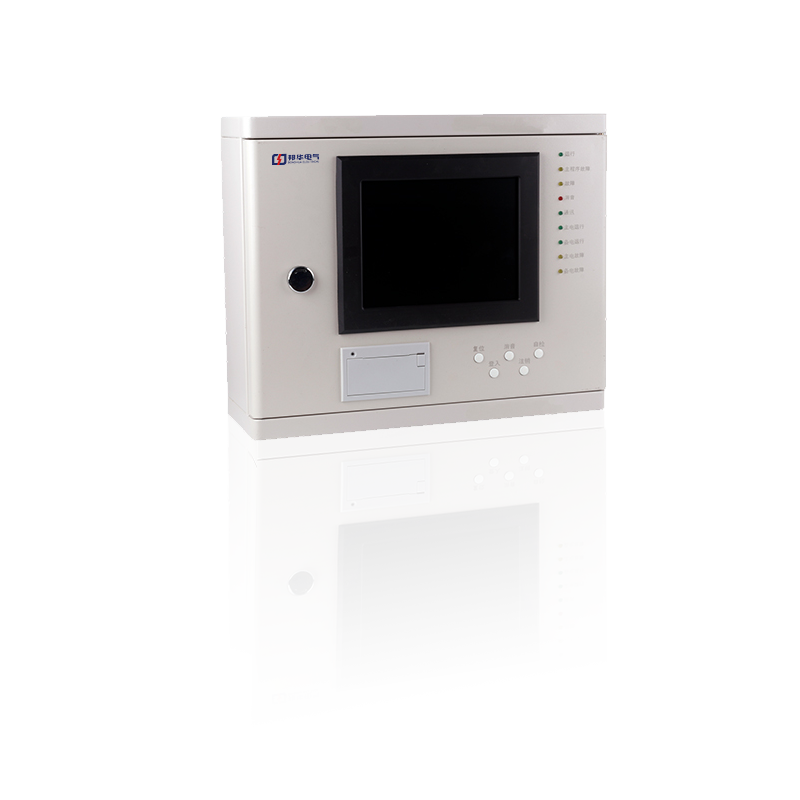

电气火灾监控设备控制器

阅读次数:746     发布时间:2020-10-27

20201027/5f97855e5200d.png

产品特点

1.采用自主知识产权的TC-BUS通信协议,实现无极性二总线通信,无需独立24V电源。

2.报警信息快速上传,时间小于1s。

3.具有剩余电流及温度报警功能,报警阈值可设定。

4.大屏幕彩色液晶显示器,信息以汉字方式直观显示在屏幕上。

5.内嵌微型打印机,可实时打印系统的报警信息、状态信息及记录信息。

6.配置有一路故障输出、一路报警输出、一路无源输入。

7.具有局域联网功能,实现对报警、故障等信息的组网传输和操作。

8.具有信息传输功能,可将信息上报给图形显示装置。

9.备电采用智能电源管理,具有备电充放电管理、完善的保护功能。

10.支持TTS语音播报功能,以中文语音播报各类信息。


技术特性

内容

技术参数

主电电源

额定电压AC220V

电压变化范围AC176VAC420V

备电电源

12V/2.3Ah蓄电池

总线电压

16V28V

总线电流

最大输出电流0.6A



最多可挂接252个现场设备

液晶规格

3.5320×480图形点阵彩色液晶屏

打印机

微型热敏打印机

外形尺寸

270.0mm×190.0mm×62.5mm(长×宽×高)

外壳防护等级

IP30



2.3kg

安装孔距

水平间距226mm,垂直间距93mm

使用环境

    度:0℃~+40

相对湿度≤95%,不凝露

执行标准

GB 14287.1-2014《电气火灾监控系统第1部分:电气火灾监控设备》

安装方法

监控器采用壁挂式安装方式,安装前开盖接线方式同TS-FHM-200防火门监控器,接线完成后使用3个M6的膨胀螺栓固定在牢固的墙壁上


布线要求

1.布线要符合GB 50166-2007的要求。

2.不同电压等级、不同类别的线路,不要布在同一穿线管内或线槽中。

3.交流220V电源线( 、N、L)宜选用阻燃耐压750V以上的三芯绝缘线。

4.故障信号线(GZ+、GZ-)、报警信号线(BJ-、BJ+)宜选用RVS-2×1.0mm2或1.5mm2阻燃或耐火双绞线,最长距离不应超过500m。

5.TC-BUS-PDC总线(B1、B2)为无极性二总线,宜选用RVS-2×1.0mm2或1.5mm2阻燃或耐火双绞线,最长距离不应超过1200m。

6.TC-BUS-MPI总线(MPI+、MPI-)宜选用RVS-2×1.5mm2双绞线(注意极性),最长距离不应超过2000m。


注意事项

1.安装及施工应按照GB50166-2007《火灾自动报警系统施工及验收规范》执行。

2.内含高压,维护时请注意安全。
