电气火灾监控探测器

阅读次数:676     发布时间:2020-10-23

20201023/5f92438520825.png

性能特点

○ 采用大屏幕高清液晶显示或超亮数码管显示,显示内容更加丰富,操作更加清晰、简便

○ 监控器具有声光报警功能

○ 提供最多16路漏电和4路温度保护功能

○ 监控器可以存储漏电和温度的报警记录

○ 支持自检、消音和复位等功能

○ 提供一路24V消防联动输入,可以与火灾自动报警系统相联,实现远程切断事故发生点的负载电源

○ 采用现场总线通信技术,上位机管理软件可以时刻监控现场的运行状况,及时发出报警信息。该通信系统可靠性高,扩展性好,可以与各种标准的电力监控软件相联

○ 老项目改造可选配开口式剩余电流互感器

○ 适用于0.4KV电压等级TN-C-S、TN-S及局部TT系统



技术指标

■ 剩余电流监测

○ 通道数:1~16路

○ 剩余电流输入范围:0~1000mA

○ 剩余电流报警范围:20~1000mA,调节步长1mA

○ 报警延时时间:0~999.9S,间隔0.1S

○ 过载:持续10倍,瞬间40倍/秒

 ■ 温度监测

○ 通道数:0~4路

○ 测量范围:0~150℃

○ 报警范围:45~140℃,调节步长1℃

○ 报警延时时间:0~999.9S,间隔0.1S

 ■ 辅助电源

○ 宽压型:AC/DC 80~270V

○ 功耗:<4VA

 ■ 功能模块

○ 通讯接口:CAN总线通讯,Modbus-RTU协议

○ 开关量输入:1路开关量输入为无源输入,另1路开关量输入为24V输入

○ 开关量输出:2路继电器输出,容量:AC220V/5A,DC30V/5A

■ 安全

○ 绝缘强度:2kV

○ 绝缘电阻:≥100MΩ

○ 平均无故障时间:≥50000h

   (MTBF)

■ 环境

○ 工作温度:-10℃~+55℃

○ 存储温度:-25℃~+70℃

○ 相对湿度:≤93%,无腐蚀性气体场所

 ■ 电磁兼容

○ 电快速瞬变脉冲群:3级

○ 静电放电:3级

○ 浪涌(冲击):3级

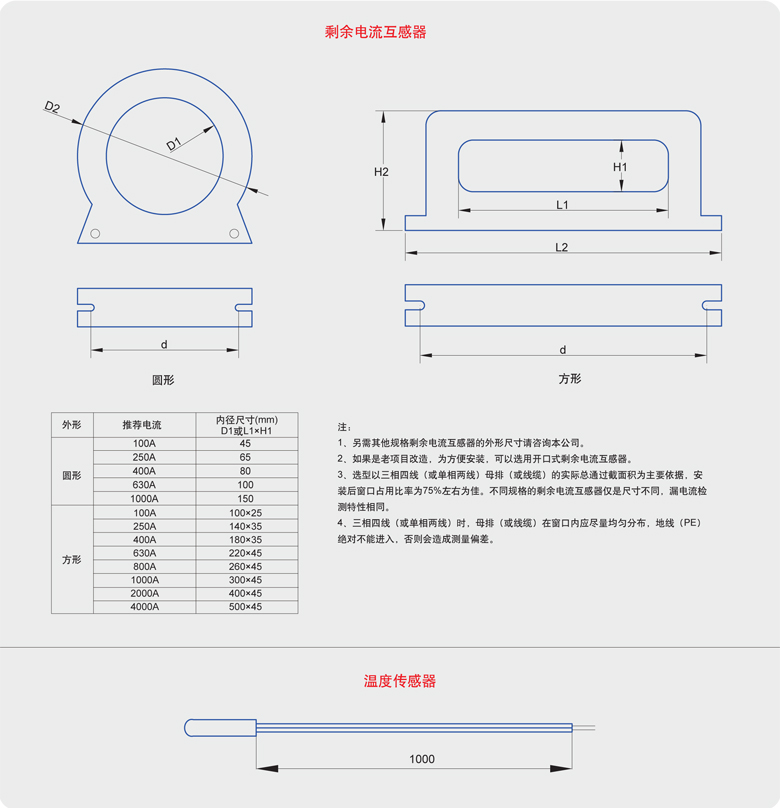

互感器尺寸:
