电气火灾监控系统设置规定

(1)根据《GB50116-2008火灾自动报警系统设计规范》的规定，火灾自动报警系统的保护对象应根据其使用性质。火灾危险性.疏散和扑救难度等分为特级、一级。 二级和三级。保护对象分级为特级的民用建筑，应采用全面保护方式进行保护，保护对象分级为一级的民用建筑。应采用总体保护方式进行保护:保护对象分级为二级的民用建筑，宜采用区域保护方式进行保护。保护对象分级规定如下:

一级

居住建筑：十九层及以上的居住建筑；

建筑高度不超过100m的高层的公共建筑：一类建筑；

建筑高度不超过24m的民用建筑及建筑高度超过24m的单层公共建筑；

1. 200床及以上的病房楼，每层建筑面积1000m2及以上的门诊楼。疗养院、老年人建筑。儿童活动场所；

2.任一层建筑面积超过3000m?或总建筑面积大于6000m2的商店，展览建筑，旅馆、财贸金融建筑、办公楼、教学楼、实验楼；

3.图书、文物珍藏库(馆) .藏书超过10万册的图书馆、书库，重要的档案库(馆) ；

4.超过3000座位的体育馆；

5.重要的科研楼；

6.省级及以上(含计划单列市)厂播电枧建筑、邮政楼、电信楼、电力调度楼、防灾指挥调度楼;

7.设有大中型电子信息系统机房，记录介质库，特殊贵重或火灾危险性大的机器。仪表，仪器设备室。贵重物品库房的建筑；

8.重点文物保护场所;

9.大型及以上影剧院，会堂、礼堂；

10.特大型、大型铁路旅客车站。航站楼、- 级和二级汽车客运站，港口客运站；

工业建筑：

1.甲，乙类厂房；

2.甲，乙类库房；

3.占地面积或总建筑面积超过000m2的丙类库房，占地面积超过500m”或总建筑面积超过 100m的卷烟库房；

4.总建筑面积超100m2的地下两、丁类房及库房；

5.任一层建筑面积大于1500m2或总面积大3000m2的制鞋、制衣，玩具厂房；

地下民用建筑：

1.城市轨道交通地下车站和区间隧道、长度超过1000m的城市地下通道(隧道) ；

2.地下或半地下影剧院、礼堂；

3.建筑面积超过100m的地下或半地下商场。医院、旅馆.展厅及其他公共场所；

4.重要的实验室，图书、资料.档案库；

二级

居住建筑：十层至十八层的居住建筑；

建筑高度不超过100m的高层公共建筑：二类建筑；

建筑高度不超过24m的公共建筑：

1.任一层建筑面积超过000m2但不超3000m2或总面积不超过600m?的商店，展览建筑，旅馆。财贸金融建筑，办公楼、教学楼.实验楼；

2.市县级广播电视建筑、邮政楼.电信楼、电力调度楼、防灾指挥调度楼；

3.中型及以下影剧院；

4.设置在地上四层及以上的歌舞娱乐放映游艺场所；

5.图书馆、书库、档案库(馆)；

6.中型铁路旅客车站，三级和四级汽车客运站、港口客运站、城市轨道交通地面和地上高架车站；

7. 200床以下的病房楼，每层建筑面1000m以下的门诊楼，疗养院，老年人建筑，儿童活动场所；

工业建筑：

1.丙类厂房；

2.建筑面积大于50m2但不超过1000m?的丙类库房；

3.总建筑面积大于50m2但不超过1000m2的地下丙、丁类房及库房；

地下公共建筑：

1.长度超过500m的城市地下通道(隧道)；

2.建筑面积超过500m2但不超过1000m2的地下或半地下商店、医院、旅馆、展厅及其他公共场所；

3.地下或半地下歌舞娱乐放映游艺场所；

三级

居住建筑：十层以下的居住建筑；

建筑高度不超过24m的公共建筑：-级和二级保护以外的公共建筑；

注:

1.一类建筑、二类建筑的划分，应符合现行国家标准《(GB50045高层民用建筑设计防火规范》的规定:

2. 工业厂房.仓库的火灾危险性分类.应符合现行国家标准《GB50016建筑设计防火规范》 的规定:

3.本表未列出的建筑的等级可按同类建筑的类比原则确定。

(2)《(GB50116-2008火灾自 动报警系统设计规范》还规定了剩余电流式电气火灾监控探测器的设置部位。剩余电流式电气火灾监控探测器的设置应以低压配电系统末端探测为基本原则，宜设置在配电柜进线或出线端。在供电末端负载和漏电流很小，且其上-级的负载条件和正常泄漏电流仍符合设置剩余电流式电气火灾探测器时，可以在其上一级供电处设置。

快速选型参数：

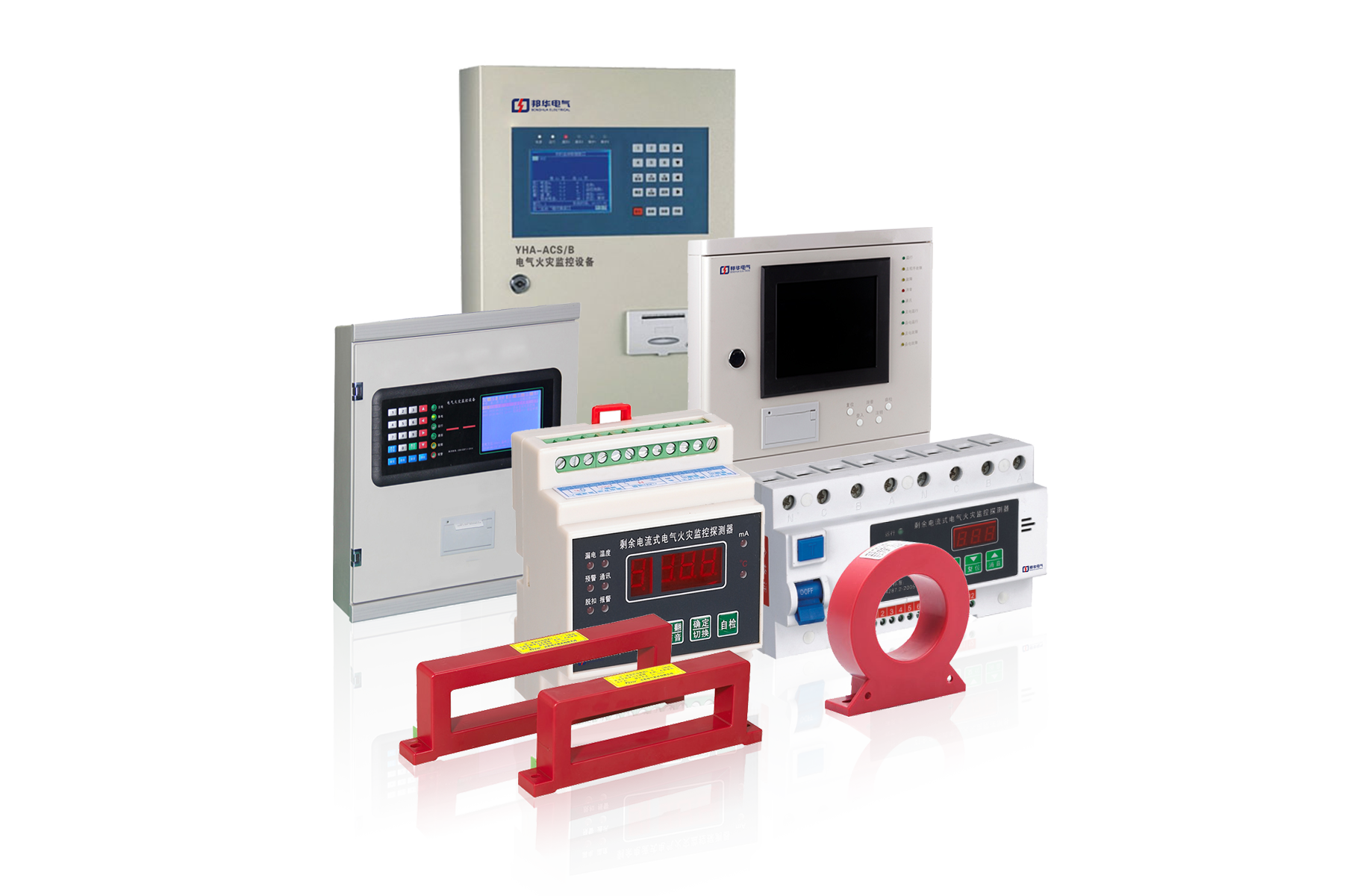

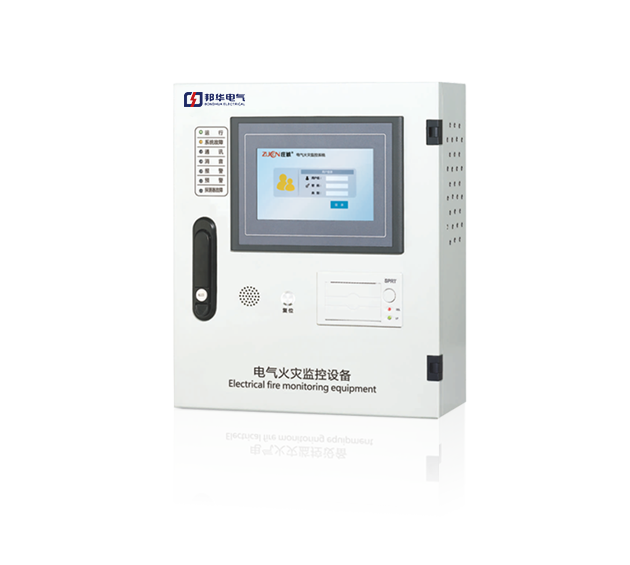

电气火灾监控设备

GL8100B-C1        1路总线(CAN或二总线)，监控64点，壁挂式

GL8100/B-C2    2路总线(CAN或二总线)，监控126点，壁挂式

GL8100/B-C4        4路总线(CAN),监控256点，壁挂式

电气火灾监控探测器(经济型)

GLFAD       1路漏电、0-4路温度、1路通讯(CAN).LED显示.导轨式

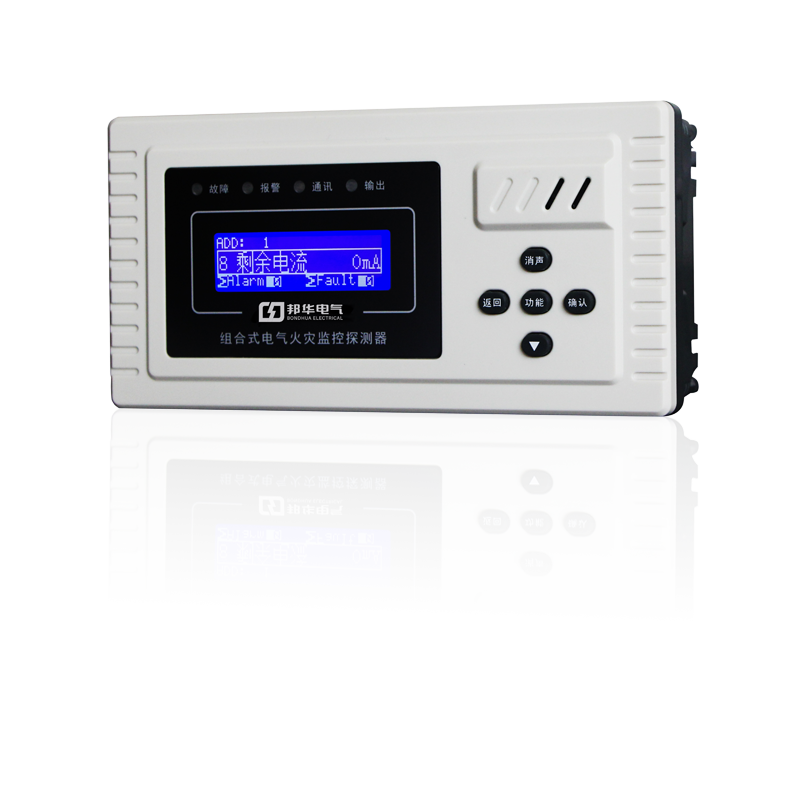

电气火灾监控探测器

GLFAD-E1         1路漏电0~4路温度、1路通讯(CAN),LED显示，导轨式

GLFAD-E4         4路漏电，0~4路温度、1路通讯(CAN).LED显示导轨式

GLFAD-E8         8路漏电，0~4路温度,1路通讯(CAN)、LED显示，导轨式

GLFAD-C1        1路漏电，0~4路温度，1路通讯(CAN).LCO显示，面板式

GLFAD-C4        4路漏电.0-4路温度，1路通讯(CAN).LCD显示，面板式

GLFAD-C8        8路漏电.0-4路温度，1路通讯(CAN).LCO显示面板式

GLFAD-C12      12路漏电0~4路温度，1路通讯(CAN),LCD显示，面板式

GLFAD-C16      16路漏电、1路通讯(CAN).LCD显示面板式

电气火灾监控探测器(一体式)

GLFAT-100         100A.1路漏电0~4路温度，1路通讯(二总线)。内径φ45mm.圆形

GLFAT-250         250A.1路漏电.0~4路温度，1路通讯(二总线).内径φ65mm.圆形

GLFAT-400         400A.1路漏电.0~4路温度，1路通讯(二总线).内径φ80mm.圆形

GLFAT-630         630A.1路漏电.0~4路温度，1路通讯(二总线).内径φ105mm.圆形

GLFAT-800         800A.  1路漏电.0~4路温度，1路通讯(二总线)、内径φ125mm.圆形

GLFAT-100F      100A.1路漏电.0~4路温度，1路通讯(二总线)，内径128x32mm.方形

GLFAT-250F      250A.路漏电.04路温度，1路通讯(二总线).内径150x38mm.方形

GLFAT-400F      400A.1路漏电.0~4路温度，1路通讯(二总线).内径210x45mm.方

GLFAT-630F      630A.1路漏电.04路温度，1路通讯(二总线).内径250x50mm.方

GLFAT-1000F      1000A.1路漏电.0-4路温度，1路通讯(二总线).内径325x60mm.方形

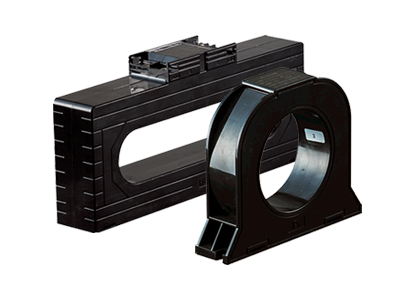

剩余电流互感器

LT-100A            0~100A.内径φ45mm.圆形

LT-250A            0-250A.内径φ65mm.圆形

LT-400A            0-400A.内径φ80m圆形

LT-630A            0-630A.内径φ10mm.圆形

LT-1000A          0~1000内径中150mm,圆形

LTF-100A          0~100A.内径100x25mm.方形

LTF-250A          0~250A.内径140x35mm.方形

LTF-400A          0~400A.内径180x35mm.方形

LTF-630A          0-630A.内径220x45mm.方形

LTF-800A          0-800A.内径260x45mm.方形

LTF-1000A        0-100A.内径300x45mm.方形

LTF-2000A        0-2000A.内径400x45mm.方形

LTF-4000A        0~4000A.内径500x45mm.方形

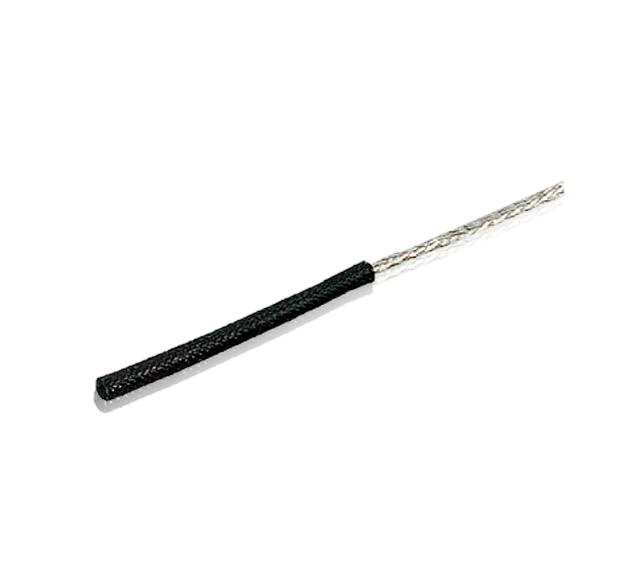

温度传感器 NTC      0~150'c
