概述：

      GL8100电气火灾监控系统由电气火灾监控探测器、剩余电流互感器、温度传感器及监控主机、通信服务器等组成，用于在线实时监测漏电、温度、等信号，当 采集数据超过设定值时，发出报警信号，提醒工作人员及时检查线路，尽早排除故障隐患。

　　本系统设计参照国家标准GB14287.1-2014《电气火灾监控系统 第1部分 电气火灾监控设备》、GB14287.2-2014《电气火灾监控系统 第2部分 剩余电流式电气火灾监控探测器》、GB14287.3-2014《电气火灾监控系统 第3部分 测温式电气火灾监控探测器》。

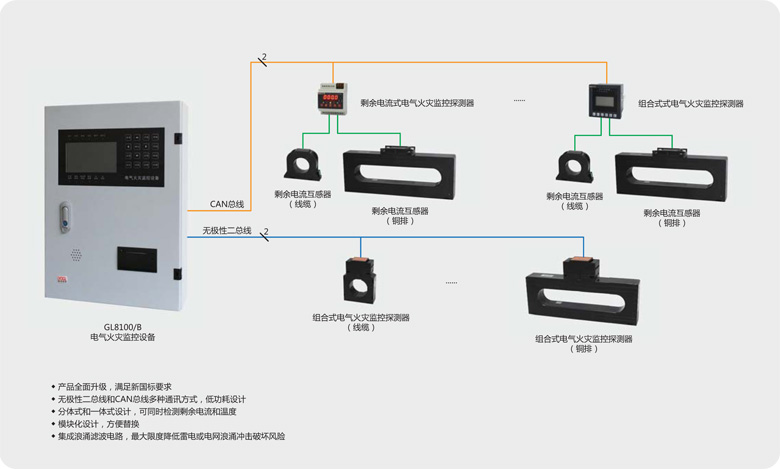

电气火灾监控系统拓扑图：

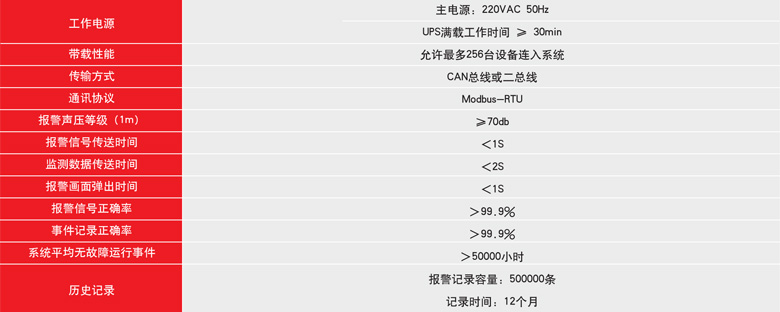

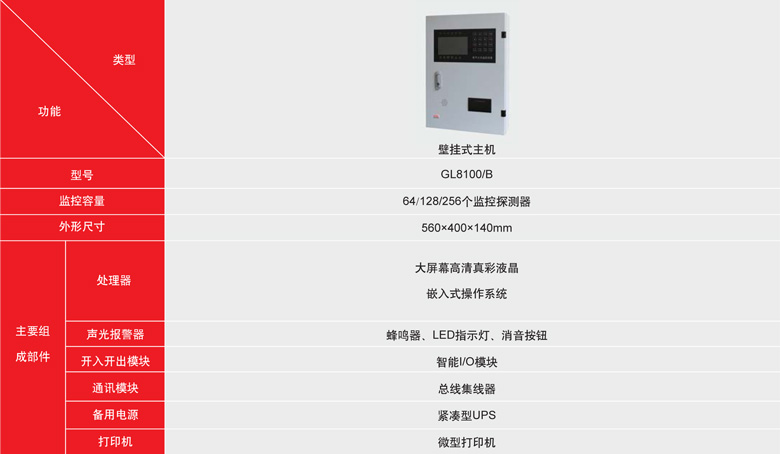

技术参数：

电气火灾监控系统设计说明:

1.根据《高层民用建筑设计防火规范》-6850045-95及 《电气火灾监控系统》-6814287-2005的要求。本工程设置电气火灾系统。参照GLFA系统设计。

2.电气火灾监控系统在各区域根据配电系统的特性和用途设置安装监控模块。负责监视棚应区域配电系统的剩余电流及线统温度，监控模块之间采用CAN总线或二总线专用通讯网络连接。每条线缆连接模块数不超过64台。

3.所有普通照明配电箱。应急照明配电箱，非消防动力配电箱设剩余电流及线缆和箱体温度检测。

4.电气火灾监控系统璧挂式主机安装在消防控制室。

5.电气火灾监控模块安装在配电箱内或专用模块箱内。

6.模块间采用串联，导线采用NH-PVSP 2*1 .5和NH- -RVSP 2.5,沿弱电线槽或敷设SC20的管至监控点。
