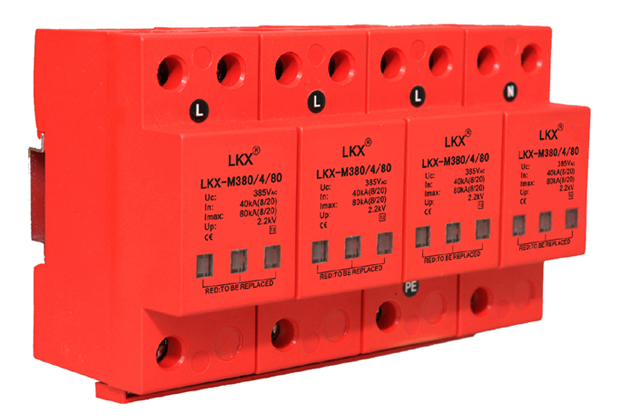

「LKX-M380/4/100」电涌保护器
阅读次数：1250 发布时间：2020-08-31
本公司销售LKX-M380系列浪涌保护器，LKX-M380/4/100电涌保护器放过载能力高，LKX-M380/4/100浪涌保护器安装方便，维护简单，欢迎您来电咨询！
产品用途
标称放电电流为60kA及以上的防雷模块适用于重要场所的总电源防雷保护；标称放电电流为20-40kA的防雷模块适用于各种电源系统（如UPS电源、机房电源等）的防雷保护；标称放电电流为5kA、10kA的防雷模块适用于各种设备电源的防雷保护；C+D、B+C型电源防雷模块适用于要求有低限制电压的电源系统防雷保护。该产品广泛用于移动通信基站、微波通信局/站、电信机房、工业厂矿、民航、金融、证券等电源系统，如各种配电站、配电房、配电柜、交直流配电屏、开关箱以及其它各种重要且易遭受雷击的设备。
■产品特点
●选用优质压敏电阻，性能稳定可靠。
●适用于不同电网制式，保护更全面。
●高雷电放电能力，ns级响应速度。
●内置过热断路装置。
●失效检测指示。
●除单片宽度为9mm的模块外：遥信报警接口。
●35mm 导轨安装，标准模块化设计。
●节能、环保，安装简单、方便，无须特殊维护。
技术参数
名称 | 型号 | 规格 | 标称通 流容量In(kA, 8/20μs) | 最大通流容量Imax(kA, | 保护水平(kV) | 响应时间(ns) | 额定工作电压(VAC) | 最大持续工作电压(VAC) | 漏电流0.75U | 放电管直流放电电压(V) | 放电管最大放电电流(kA, |
三相电源防雷模块 | LKX-M380/4/10 | 18mm | 5 | 10 | 1.0 | ≤25 | 380 | 385 | ≤20 | — | — |
LKX-M380/4/20 | 10 | 20 | 1.5 | ||||||||
LKX-M380/4/20-L | 10 | 20 | 1.2 | 220 | 275 | ||||||
LKX-M380/4/40 | 20 | 40 | 1.8 | 380 | 385 | ||||||
LKX-M380/4/60 | 30 | 60 | 2.1 | ||||||||
LKX-M380/4/80 | 40 | 80 | 2.2 | ||||||||
LKX-M380/4/80 | 36mm | 40 | 80 | 2.2 | |||||||
LKX-M380/4/100 | 60 | 100 | 2.5 | ||||||||
LKX-M380/4/120 | 60 | 120 | 2.5 | ||||||||
LKX-M380/4/130 | 65 | 130 | 2.7 | ||||||||
LKX-M380/4/140 | 80 | 140 | 3.2 | ||||||||
LKX-M380/4/160 | 100 | 160 | 3.3 | ||||||||
LKX-M380/4/180 | 120 | 180 | 3.5 | ||||||||
LKX-M380/4/220 | 140 | 220 | 3.8 |
安装说明
●安装前必须切断电源，严禁带电操作。
●建议在防雷模块前端串联熔断器或自动断路器。
●安装时请根据安装示意图所示连接，其中L1、L2、L3为相线，N为零线，PE为地线，切勿错接。安装完成后，合上自动断路器（熔断器）开关，检查工作状态是否正常。
● 安装完毕后（9mm、18mm的模块应将模块插到位），检查防雷模块是否正常工作。
● 防雷模块在使用期间，应定期检测并查看故障显示窗口状态，当故障显示窗呈红色（或带遥信的产品遥信端子输出报警信号）时，表示防雷模块发生故障，应及时维修或更换。
●并联式电源防雷模块应并联安装（也可采用凯文接线方式），单片宽度为36mm的模块，可以采用双接线方式连接，一般情况下，只需连接两个接线柱中的任意一个即可。连接线要求牢固可靠，且要求短、粗、直。
相关产品型号：LKX-M380/4/10、LKX-M380/4/20、LKX-MB80/4/40、LKX-M380/4/60、LKX-M380/4/80、LKX-MB80/4/120、LKX-M380/4/130、LKX-M380/4/140、LKX-M380/4/160
