公司LKX-M690/120系列浪涌保护器用于易遭受雷击的设备，LKX-M690/120浪涌通容量大，反映灵敏，LKX-M690/120价格低，质量好，质保两年！欢迎您来电咨询！

产品用途

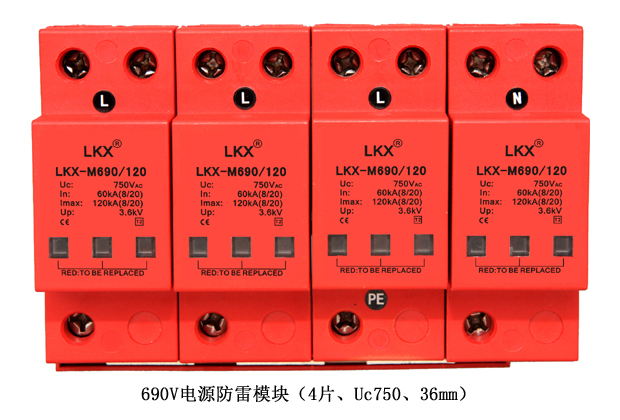

      690V电源防雷模块适用于工作电压为600～690V、380～400V的电源系统防雷保护。该产品广泛用于工业厂矿等的电源系统，如各种配电站、配电房、配电柜、开关箱以及其它各种重要且易遭受雷击的设备。

产品特点

●选用优质压敏电阻，性能稳定可靠。

●适用于不同电网制式，保护更全面。

●高雷电放电能力，ns级响应速度。

●内置过热断路装置。

●失效检测指示。

●遥信报警接口。

● 35mm 导轨安装，标准模块化设计。

●节能、环保，安装简单、方便，无须特殊维护。

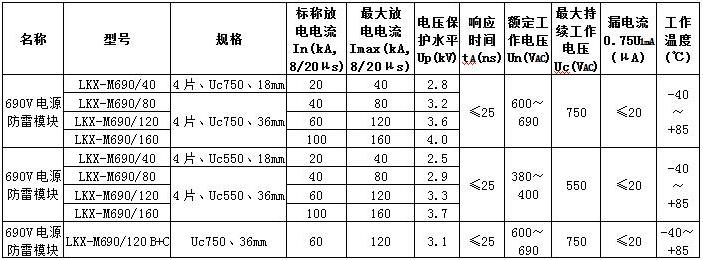

技术参数

安装说明

●安装前必须切断电源，严禁带电操作。

●建议在防雷模块前端串联熔断器或自动断路器。

●安装时请根据安装示意图所示连接，其中L1、L2、L3为相线，N为中性线，PE为地线，切勿错接。安装完成后，合上自动断路器（熔断器）开关，检查工作状态是否正常。

● 安装完毕后（18mm的模块应将模块插到位），检查防雷模块是否正常工作。

●防雷模块在使用期间，应定期检测并查看故障显示窗口状态，当故障显示窗呈红色（或带遥信的产品遥信端子输出报警信号）时，表示防雷模块发生故障，应及时维修或更换。

●并联式电源防雷模块应并联安装（也可采用凯文接线方式），单片宽度为36mm的模块，可以采用双接线方式连接，一般情况下，只需连接两个接线柱中的任意一个即可。连接线要求牢固可靠，且要求短、粗、直。

相关产品型号：LKX-M690/40、LKX-M690/80、LKX-M690/120、LKX-M690/160、LKX- M690/120 B+C
