EPP100T三相电源浪涌保护器

阅读次数:604     发布时间:2020-09-01

EPP100T系列浪涌保护器雷电流泄放能力高EPP100T系列浪涌保护器安装方便,安全可靠,EPP100T系列浪涌保护器军工品质,欢迎您来电询价!


20200901/5f4dc3c31b723.png

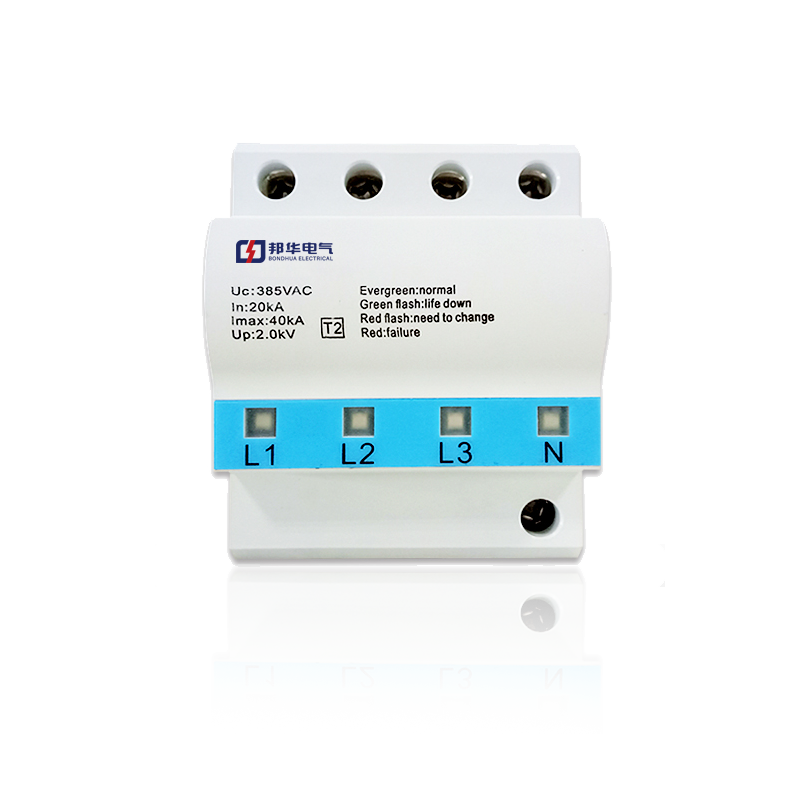

EPP100T交流型电源浪涌保护器

EPP系列交流型电源SPD是由多个单片式防雷芯片组成,针对不同配电系统所要求,可以自由组合成单相或三相保护,防止感应过电压或操作过电压对低压用电设备的损坏


详细参数:

型号

三相

EPP100T

单相

EPP100S

最大持续运行电压Uc

385VAC

SPD试验类别

T2

标称放电电流In

60KA

最大放电电流Imax

100KA

电压保护水平 Up

2.5KV

电压保护水平 Up(In=5kA)

1.5KV
适用电网220V/380VAC(50Hz)

外形尺寸

150mmx95mmx74mm(T)

75mmX95mmX74mm(S)

功能特点

老化热脱扣和短路过流脱扣(杜绝起火爆炸)、指示灯可视告警、

热备份、老化预报、35mm标准导轨安装


安装使用条件

1.已有可靠接地系统,在配电柜(避雷器安装处)的接地桩(条)上进行接地电阻的测定,电阻应符合相关规范要求。(或满足国家、部级标准)。

2. 配电柜中应留有安装避雷器的空间,

注:L为电源相线;N为电源零线;PE为地线。


安装注意事项

1.应检查空气开关已经合闸导通,以保证避雷器处于运行状态;

2.不要在雷雨天安装。


本产品并联安装于线路中,应定期检查其运行状况,尤其雷雨过后。检查分为外观检查和性能测试。

外观检查:每个避雷模块都有劣化指示。正常工作时:指示灯为绿色;老化后:指示灯熄灭。SPD老化后应及时更换。

性能测试:按国家防雷规范,每年至少检测一次,用防雷元件测试仪分别测量L-PE、N-PE的V1mA,IL≤20μA为合格。


相关产品型号:EPP20T、EPP30T、EPP40T、EPP50T、EPP65T、EPP80T、EPP100T、EPP120T、EPPT1-15-385-4P、EPPT1-40-385-4P
