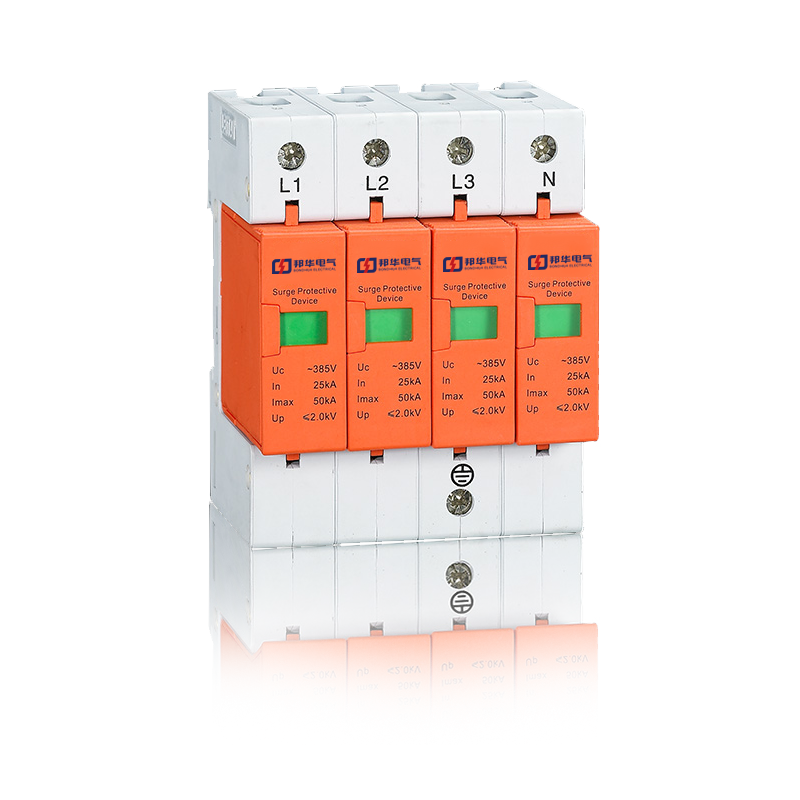

DK-20 4P、DK-20 3+1 浪涌SPD避雷器
阅读次数：584 发布时间：2020-09-02
DK-20/4P具有残压低、响应速度快、DK-20/4P通流容量大(冲击电流...为25kA/线)，DK-20/4P产品寿命长、维护简单、DK-20/4P安装方便
模块式电源SPD
DK-20系列 产品介绍
●产品设计标准 本产品按照IEC相关标准设计，产品性能符合GB 18802. 1-2011《低压电涌保护器(SPD)第1部分: 低压配电系统的电涌保护器性能要求和试验方法》国家标准的要求。
●产品结构:本产品采用独立模块化设计，密封性好，适用于35mm导轨式安装。每组线路的防雷模块采用温控断路技术，有过流保护功能。防雷模块劣化时自动脱扣，能彻底避免火险。防雷模块内设远程告警接口，便于远程监控。
●产品特点:本产品具有残压低、响应速度快、通流容量大(冲击电流...为25kA/线)，产品寿命长、维护简单、安装方便等特点。
●适用范围:一般安装在建筑物低压总配电柜/箱，可保护安装在建筑物LPZ1与LPZ2边界处配电系统中的各种电源进线端的，耐受冲击电压类别为II类的电源设。
产品参数：
电涌 | SPD类型 | 一端口 |
防雷保护等级 | 腹 | |
适用的供电系统类型 | T、TN、IT | |
额定电压U | 22N/330 AC | |
最大持续运行电压U | 385VAC | |
额定工作频率 | 50H/6.H | |
标称放电电流I.(8/20 u s) | 10kA | |
最大放电电流l(8/20 u s) | 25kA | |
电压保护水平U | 1.5 | |
响应时间LN-PE) | <2as | |
外观 | 外壳防护材质 | PC |
外壳阻燃等级 | u94V一o | |
外壳防护等级 | IP20 | |
外壳颜色 | 灰白 | |
工作状态指示 | 指示窗指示 | |
安装方式 | 3Gm标准导轨 | |
接线X口数量 | 5PIN(4P)或3PIN(2P) | |
接口类型 | 压线框接线柱 | |
螺栓规格 | M | |
LO0端连接导线(BVR)截面 | &~～35rm | |
端连接导线(BVR)截面 | 10mi～3mi |
产品型号表：
型号 | 保护模式 | 产品尺寸 |
DK-20 2p | L/N-PE | 36×90×68 |
DK-20 1+1 | L-N-PE | 36×90×68 |
DK-20 4P | L/N-PE | 72×90×68 |
DK-20 3+1 | L-N-PE | 72×90×68 |
