DK-60模块式电源电涌保护器
阅读次数：493 发布时间：2020-09-02
DK-60响应速度快，DK-60通流容量大(冲击电流1..为65kA/线)，DK-60产品寿命长、DK-60维护简单

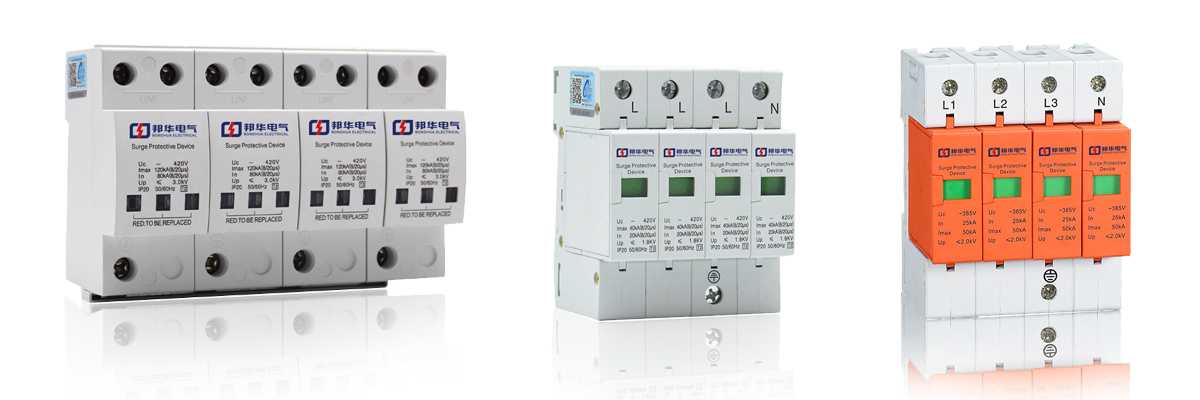

模块式电源电涌保护器：DK-60
模块式电源SPD
DK-40系列 产品介绍
●产品设计标准:本产品按照IEC相关标准设计，产品性能符合GB 18802. 1-2011《低压电涌保护器(SPD)第1部分: 低压配电系统的电涌保护器性能要求和试验方法》国家标准的要求。
●产品结构:本产品采用独立模块化设计，密封性好，适用于35mm导轨式安装。每组线路的防雷模块采用温控断路技术，有过流保护功能。防雷模块劣化时自动脱扣，能彻底避免火险。防雷模块内设远程告警接口，便于远程监控。
●产品特点:本产品具有残压低、响应速度快，通流容量大(冲击电流1..为65kA/线)，产品寿命长、维护简单、安装方便等特点。
●适用范围:一般安装在建筑物低压总配电柜/箱，可保护安装在建筑物LPZ1与LPZ2边界处配电系统中的各种电源进线端的，耐受冲击电压类别为Ⅲ类的电源设备。
产品参数：
电汤 | SPD类型 | |
防雷保护等级 | 级 | |
适用的供电系统类型 | 、ITN、IT | |
额定电压U | 220W/3EN AC | |
最大持续运行电压u | 385VAC | |
额定工作频率 | 50Hz/6QH | |
标称放电电流I(8/20 u s) | 3OkA | |
最大放电电流l_(8/20 u s) | cbkA | |
电压保护水平U | 1.7kV | |
响应时间(LN-PE) | 之25ns | |
外观 | 外壳防护材质 | P |
外壳阻燃等级 | u94—O | |
外壳防护等级 | IP20 | |
外壳颜色 | 灰白 | |
工作状态指示 | 指示窗指示. | |
安装方式 | 3m标准导轨 | |
接线端口数量 | 5PIN(4P)或3PIN(2P) | |
接口类型 | 压线框接线柱 | |
螺栓规格 | ||
LD端连接导线(BVR截面 | ~35mi | |
PE端连接导线(BVR截面 | 10md～35md |
产品型号表：
产品型号 保护模式 产品尺寸(mm) | ||
DK-60 2p | L/N-PE | 36×90×69 |
DK-60 3p | L-PE | 54×90×69 |
DK-60 4p | L/N-PE | |
DK-60 3+1 | L-N-PE | |
低压配电系统电源设备的耐压冲击过电压类别: 11类
低压配电系统电源设备的耐压冲击过电压额定值: 2. 5kV
雷电防护区类别: LPZ1与LPZ2交界处
防护级别:低压配电系统第二级保护
