DK-80 浪涌保护器 DK-80/385/4P

阅读次数:918     发布时间:2020-09-02

DK- 80具有残压 低、响应速度快、DK- 80通流容量大(冲击电流lmax为80kA/线),产品寿命长、DK- 80维护简单、安装方便



模块式电源SPD

DK- 80系列  产品介绍

●产品设计标准:本产品按照1EC相关标准设计,产品性能符合GB 18802. 1-2011《低压电涌保护器(SPD) 第1部分: 低压配电系统的电涌保护器性能要求和试验方法》国家标准的要求。

●产品结构:本产品采用独立模块化设计,密封性好,适用于35mm导轨式安装。每组线路的防雷模块采用温控断路技术,有过流保护功能。防雷模块劣化时自动脱扣,能彻底避免火险。防雷模块内设远程告警接口,便于远程监控。

●产品特点:本产品具有残压 低、响应速度快、通流容量大(冲击电流lmax为80kA/线),产品寿命长、维护简单、安装方便等特点。

●适用范围:一般安装在建筑物低压总配电柜/箱,可保护安装在建筑物LPZ1与LPZ2边界处配电系统中的各种电源进线端的,耐受冲击电压类别为II类的电源设备。


产品参数:

电涌
保护
电气
参数

SPD类型

一端口

防雷保护等级

B

适用的供电系统类型

TTNIT

额定电压U

220V/380VAC

最大持续运行电压U

385VAC

额定工作频率

50H/60Hz

标称放电电流I.(8/20 u s)

40kA

最大放电电流l.(8/20 u s)

8OkA

电压保护水平U

2.OkV

响应时间(L/N-PE)

<25ns

外观
参数
安装
线路
连接
参数

外壳防护材质

PC

外壳阻燃等级

Uu94V—o

外壳防护等级

IP20

外壳颜色

灰白

工作状态指示

指示窗指丞,
故障时显宗红色。

安装方式

35mm标准导轨

接线端口数量

5PIN(4P)3PIN(2P)

接口类型

压线框接线柱

螺栓规格

M6

LN端连接导线(BVR)截面

6ma35mi

PE端连接导线(BVR)截面

10mmd35mi



产品型号表:

DK-80 2P

L/N-PE

36×90×69

DK-80 3P

L-PE

54×90×69

DK-80 4P

L/N-PE

72×90×69

DK-80 3+1

L-N-PE

72×90×69

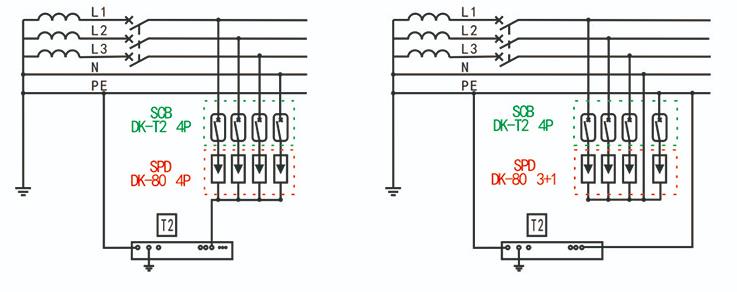

安装:

低压配电系统电源设备的耐压冲击过电压类别: 1类

低压配电系统电源设备的附压冲击过电压额定值: 4kV

雷电防护区类别: LPZ1 与LPZ2交界处

防护级别:低压配电系统第二级保护
