DK-50G 模块式电源电涌保护器

阅读次数:1009     发布时间:2020-09-02

DK-50G系列浪涌保护器具有残压低、响应速度快、DK-50G系列浪涌保护器通流容量大(冲击电流limp为25kA/线),DK-50G系列浪涌保护器产品寿命长、维护简单、安装方便

20200902/5f4f504662e2c.png

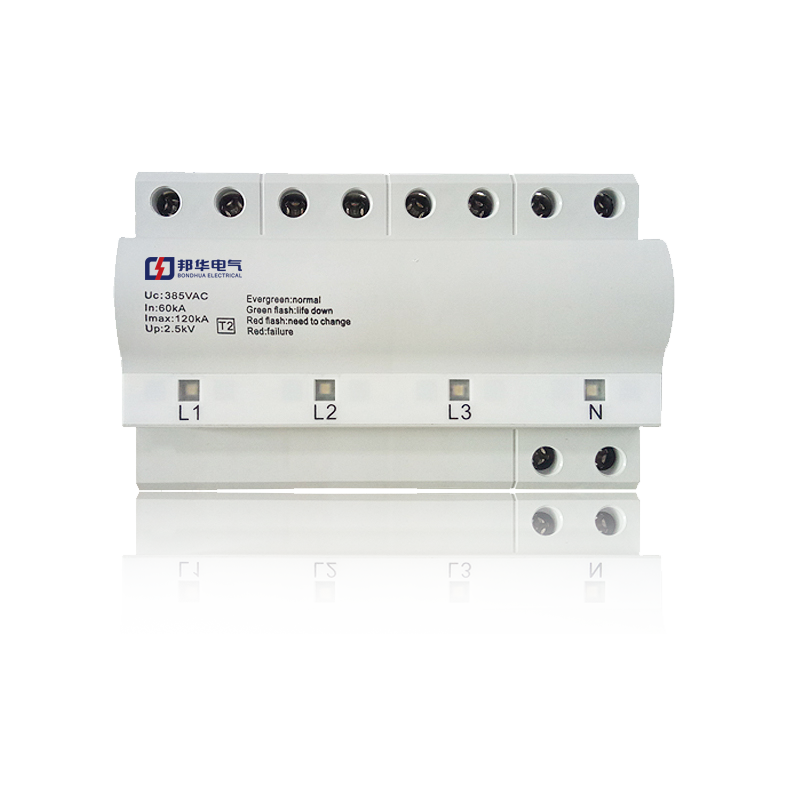

模块式电源SPD

DK-50G系列   产品介绍

●产品设计标准本产品按照|EC相关标准设计,产品性能符合GB 18802. 1-2011《低压电涌保护器(SPD)第1部分: 低压配电系统的电涌保护器性能要求和试验方法》国家标准的要求。

●产品结构:本产品采用独立模块化设计,密封性好,适用于35mm导轨式安装。每组线路的防雷模块采用温控断路技术,有过流保护功能。防雷模块劣化时自动脱扣,能彻底避免火险。防雷模块内设远程告警接口,便于远程监控。

●产品特点:本产品具有残压低、响应速度快、通流容量大(冲击电流limp为25kA/线),产品寿命长、维护简单、安装方便等特点。

●适用范围:-般安装在建筑物低压总配电柜/箱,可保护安装在建筑物LPZ0与LPZ1边界处配电系统中的各种电源进线端的,耐受冲击电压类别为IV类的电源设备。


产品参数

电汤
保护
电气
参数

SPD类型

端口

防雷保护等级

适用的供电系统类型

TNIT

额定电压U

220N/380N A

最大持续运行电压U

3BVNC

颉定工作频率

50H /6Qb

冲击电流l(10/350 u s)

25kA

标称放电电流l(8/20u s)

50kA

电压保护水平U

2.0k

响应时间LN-PE)

<100hs

外观
参数

外壳防护材质

PC

外壳阻燃等级

u94Vo

外壳防护等级

IP20

外壳颜色

灰白

工作状态指示

遥信端子告警

安装
线路
连接
参敌

安装方式

3标准导轨

接线端口数量

5PIN(4P)PIN(2P)

接口类型

压线框搜线柱

螺栓规格


L00端连接导线(BR截面

103ml3

E端礴连接导线(BVR截面

1&~3ml


产品型号表

产品型号 保护模式 产品尺寸(mm)

DK-50G2P

L/N-PE

72×90×63

DK-50G 3p

L-PE

108×90×63

DK-50G 4P

L/N-PE

144×90×63



低压配电系统电源设备的耐压冲击过电压类别: IV 类

低压配电系统电源设备的耐压冲击过电压额定值: 6kV

雷电防护区类别: LPZ0与LPZ1 交界处

防护级别:低压配电系统第一-级保护
