ZGGF50-440电源模块浪涌保护器

阅读次数:1176     发布时间:2020-09-03

ZGG120-385/4P浪涌保护器,十五年防雷经验,技术可靠,ZGG120-385/4P避雷器,应用范围广,价格合理.ZGG120-385/4P防雷器,产品精良,性能优越!十年如一日,用心塑造安全!

ZGG120-385/4P浪涌保护器具有残压低、ZGG120-385/4P响应速度快、通流容量大,ZGG120-385/4P浪涌保护器产品寿命长、维护简单、ZGG120-385/4P安装方便!

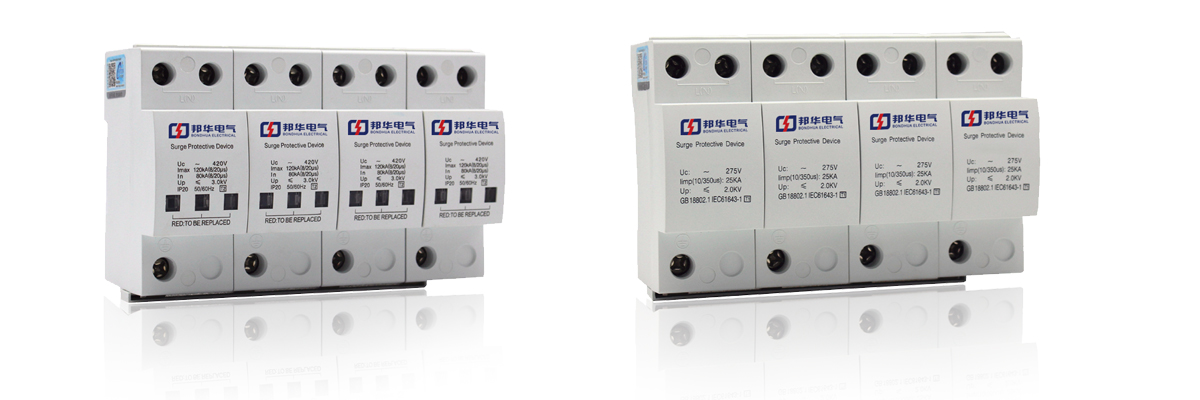

浪涌保护器 (13).jpg



概述

       ZGGF50-440电源模块浪涌保护器采用特殊非金属材料制成,应用叠层放电技术全密封设计,具有冲击放电电流大、限制电压低、无电弧外泄、无漏电电流、遮断续流能力强等特点,标准35mm导轨安装,接线方便。主要用于电源第一级防雷,适用于不同的电网制式(TN,TT和IT),以保护设备免遭直击雷或雷电感应的破坏。


     B类浪涌保护器:标称放电电流In,冲击电压1.2/50 μs 冲击电压和最大冲击电流Iimp 的试验,Iimp 的波形为10/350 μsUp 最大4kv(IEC61643-1;IEC 60664-1)

  C类浪涌保护器:标称放电电流In,冲击电压1.2/50 μs 冲击电压和最大冲击电流Iimp 的试验,Iimp 的波形为8/25ms

  D类浪涌保护器:进行混合波合(开路电压1.2/50 μs 冲击电压,邓路电流8/25 μs)试验


技术指标

标称工作电压Uo230/400V
最大持续运行电压 UC 440V
标称放电电流In(8/20μs)     50kA
冲击放电电流Iimp(10/350μs)50kA
电压保护水平 Up ≤2.5kV
限制电压UL   (10/350μs 50kA) ≤2.5kV(10μs前≤2.5kV,10μs后≤1.0kV)
续流遮断能力 If6kArms
泄漏电流  ≤3mA
短路耐受能力3kA
暂态过电压试验值TOV (低压系统) UTTOV 耐受模式,UT =682V,tT=5s
暂态过电压试验值TOV (高/中压系统) UTTOV 耐受模式,UT =1640V,tT=200ms
比能量 W/R625 kJ/Ω
安装方式DIN 35mm标准导轨
防护等级IP20

浪涌保护器是比避雷器更先进的防护设备,除开雷电冲击波,还可以极大程度消弱电力系统自身所产生的其他破坏性浪涌冲击。杭州光束防雷建议,在用电单位高压进线系统已装设避雷器的情况下,在低压系统中就应该装设防护功能更精密的浪涌保护器。


执行标准

       EC 61643-11:2011

       EN 61643-11:2012

       UL 1449 ed3:2013

       GB 18802.1-2011

       YD/T 1235.1-2002


相关主产品型号:ZGG160-385/4P;ZGG120-385/4P;ZGG100-385/4PZGG80-385/4P;ZGG60-385/4P;ZGG40-385/4P;ZGG20-385/4P;
