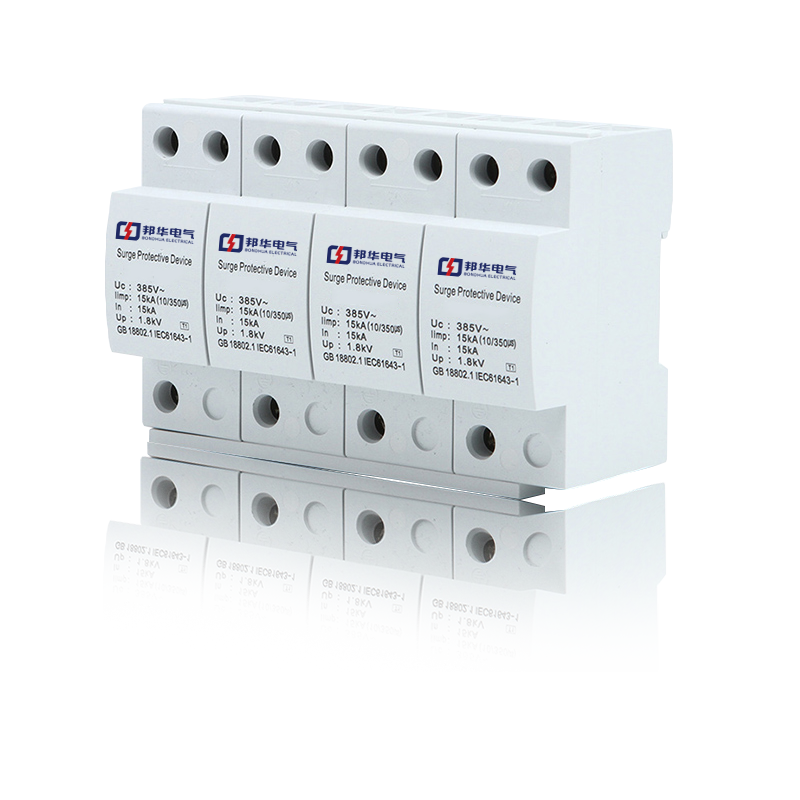

ZGGF15-275(3+1)Y_电源模块浪涌保护器
阅读次数：731 发布时间：2020-09-03
ZGGF15-275(3+1)Y浪涌保护器具有残压低、响应速度快、通流容量大，产品寿命长、 ZGGF15-275(3+1)Y维护简单、安装方便！十五年防雷经验，技术可靠,避雷器,应用范围广, ZGGF15-275(3+1)Y价格合理.防雷器,产品精良,性能优越!十年如一日,用心塑造安全！
概述
ZGGF15-275(3+1)Y电源模块浪涌保护器采用特殊非金属材料制成，应用叠层放电技术全密封设计，具有冲击放电电流大，极限电压低，无电弧外泄，无漏电电流，高电流灭火能力等特点，标准35mm导轨安装，接线方便。适用于各种电网制式（TN，TT和IT），用于主电源系统，以保护设备免受直接雷击或雷电感应的影响。
技术指标
| 产品型号 | ZGGF15-275 (3+1) Y | |
| SPD按照 IEC 61643-11 | ClassⅠ | |
| SPD按照 EN 61643-11 | Type 1 | |
| 标称工作电压 Uo | 230V /400V | |
| 最大持续运行电压 UC | 275V (L-N); 255V (N-PE) | |
| 工作频率 | 50/60Hz | |
| 标称放电电流 In (8/20μs) | L-N | 15kA |
| N-PE | 60kA | |
| 冲击放电电流 Iimp (10/350μs) | L-N | 15kA |
| N-PE | 60kA | |
| 电压保护水平 Up | L-N | ≤2.5kV |
| N-PE | ≤1.5kV | |
| 泄漏电流 | ≤3mA | |
| 续流遮断能力 If | 6kArms (L-N); 1kArms (N-PE) | |
| 保护模式 | L-N, N-PE | |
| 短路耐受能力 | 3kA | |
| 暂态过电压试验值TOV (低压系统) UT (L-N) | 440V, 5s | |
| 暂态过电压试验值TOV (高/中压系统) UT (N-PE) | 1200V, 200ms | |
| 应用系统 | TT, TN-S | |
| 防护等级 | IP20 | |

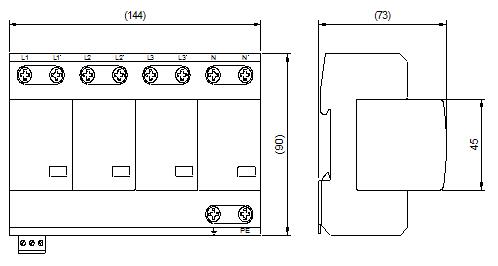

外型结构
执行标准
EC 61643-11:2011
EN 61643-11:2012
UL 1449 ed3:2013
GB 18802.1-2011
YD/T 1235.1-2002
10/350μs波是模拟直击雷的波形，波形能量大； 8/20μs波是模拟雷电感应和雷电传导的波形。
SPD主要用来限制在电源系统中由雷电引起的瞬态过电压 （即雷电电涌） 和大部分的操作过电压。雷电电涌可以通过电源或信号线路侵入设备，可以由于雷击时地电位升高反击设备，也可以因雷击建筑物本身 （或在附近） 产生的脉冲电磁场在电缆和环路中感应产生。因此，除了配备良好的避雷针、引下线和接地装置等外部防雷措施，还需要安装SPD。因为它们无法防止雷电感应电涌沿线的传导侵入和雷电二次回击。特别是如果建筑物内有价值较高、影响较大信息电子设备和/或电力电子设备，其耐受雷电电涌的能力大大低于常规电气设备，更加需要安装SPD。
