ZGGH10-24型电源模块浪涌保护器

阅读次数:990     发布时间:2020-09-04

ZGGH10-24型电源模块浪涌保护器具有残压低、响应速度快、通流容量大, ZGGH10-24产品寿命长、  维护简单、安装方便!十五年防雷经验,技术可靠, 避雷器,应用范围广,  ZGGH10-24价格合理,产品精良,性能优越!十年如一日,用心塑造安全!

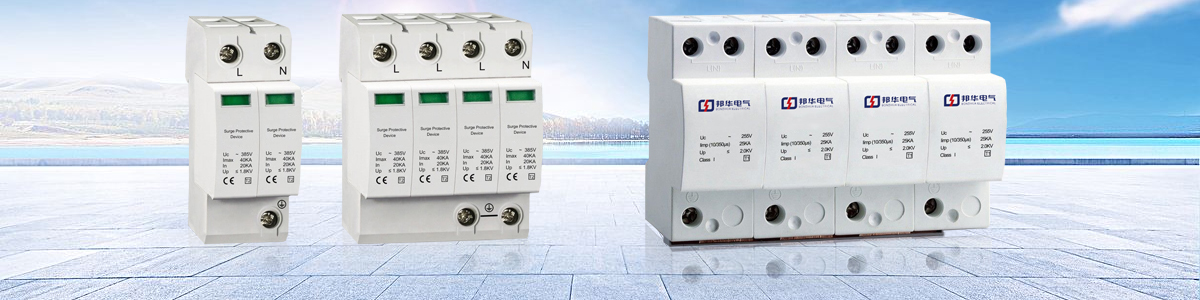

浪涌保护器 (5).jpg

ZGGH10-24型电源模块浪涌保护器

概述

       ZGGH10-24型电源模块浪涌保护器由电源模块头和底座组成,用于直流系统+ — -、- — PE的第二或三级保护,串联或者并联在直流供电电源与系统设备之间,防护外界(雷击、电磁辐射干扰等)或系统内部(系统拉合闸效应、感应及容性负载的启动和停止等)引起的浪涌脉冲及瞬间过电压对设备的损坏。



技术指标

最大持续运行电压 Uc

+-45 V DC-PE0 V

标称放电电流 In8/20  μs

5 kA

最大放电电流 Imax8/20 μs

10 kA

Ⅱ电压保护水平 Up

+ -260 V- PE800 V

复合波 Uoc

10 kV

限制电压(2kV 1.2/50μs1kA 8/20μs

+ -160 V- PE160 V

Ⅲ级电压保护水平 Up

+ -260 V- PE260 V

额定负载电流IL

25 A

保护模式

+ -- PE

外壳防护等级(IP代码)

IP 20

应用系统

直流系统

安装形式

35 mm标准导轨

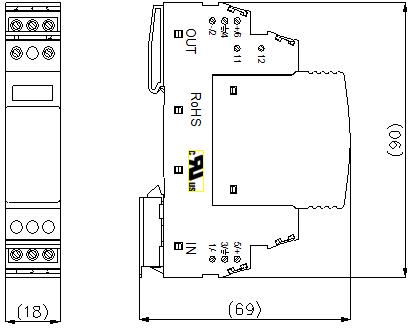

外型结构



执行标准

       IEC 61643-1:2005 低压电涌保护器(SPD)第1部分:低压电力系统的电涌保护器性能要求和试验方法

       UL 1449 Ed.3 浪涌保护器安全标准



浪涌保护器是电子设备雷电防护中不可缺少的一种装置,其作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内,或将强大的雷电流泄流入地,保护被保护的设备或系统不受冲击。

浪涌保护器SurgeProtec2tion Device ,SPD 通过泄放浪涌电流、限制浪涌电压来保护电子设备。泄放雷电流、限制浪涌电压这两个作用都是由其非线性元件(一个非线性电阻或是一个开关元件)完成的。在被保护电路正常工作,瞬态电涌未到来以前,此元件呈现极高的电阻,将浪涌电流旁路,并将被保护设备两端的电压限制在较低的水平。到电涌结束该非线性元件又迅速、自动地恢复为极高电阻。如果这个动作与恢复的过程能迅速而顺利地完成被保护设备和电路就不会遭受雷电或操作电涌的危害其工作也不会被中断。

相关主产品型号:ZGG160-385/4P;ZGG120-385/4P;ZGG100-385/4P;ZGG80-385/4P;ZGG60-385/4P;ZGG40-385/4P;ZGG20-385/4P;
