ZGG40-500(2+1)PV型电源模块浪涌保护器

阅读次数:862     发布时间:2020-09-04

ZGG40-500(2+1)型电源模块浪涌保护器具有残压低、响应速度快、通流容量大,ZGG40-500(2+1)产品寿命长、  维护简单、安装方便!十五年防雷经验,技术可靠, 避雷器,应用范围广,  ZGG40-500(2+1)价格合理,产品精良,性能优越!十年如一日,用心塑造安全!

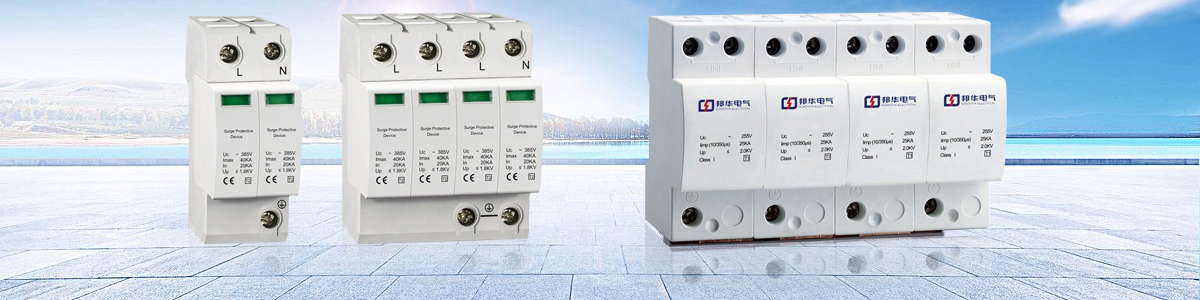

浪涌保护器 (5).jpg

ZGG40-500(2+1)PV型电源模块浪涌保护器

概述

       ZGG40-500(2+1)PV型电源模块浪涌保护器并联在直流电源系统或光伏发电系统中,可用于光伏发电站中逆变器的第二级防护。电源模块浪涌保护器内部采用压敏电阻作为防护元件,同时内部具有防止过热、过流的安全脱离机构,来确保产品出现故障时,安全熄灭直流电弧,保证产品不出现燃烧等事故。在没有电涌时,SPD具有高阻抗,当出现电涌电流和过电压时,SPD将以≤25ns的速度响应、阻抗持续的减小,将SPD两端的电压限制在一个较低的水平,从而达到防止雷电过电压(直接雷击过电压、感应雷电过电压等)、操作过电压(电气装置内任何开关动作、故障开始、中断等产生的过电压)和暂时过电压(低压配电系统的故障、电容器动作和电动机停机、启动等产生的过电压)对设备的损坏。



技术指标

过载特性模式开路模式
最大持续运行电压 UCPV 600 V DC
额定短路电流 ISCPV200 A
标称放电电流 In(8/20μs)20 kA
最大放电电流 Imax(8/20μs)40 kA
电压保护水平 Up 2.5 kV
残流 IPEDC:≤20μA; AC:≤500μA
保护模式+ — -、+/- —PE
外壳防护等级(IP代码)IP 20
应用系统光伏系统
安装形式35 mm标准导轨

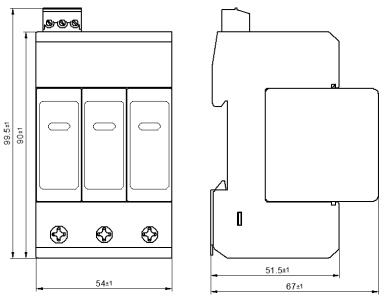

外型结构



执行标准

       EN 50539-11:2013 低压电涌保护器:包括直流的特殊应用的电涌保护器(SPD) 第11部分:用于光伏系统的电涌保护器的性能要求和测试方法


根据GB18802.12 3.1.27 3.1.28 3.1.29:浪涌保护器分为电压开关型SPD、电压限制型SPD以及复合型SPD;电压开关型SPD没有电涌时具有高阻抗,当对电涌电压响应时能突变成低阻抗的SPD;电压限制型SPD在没有电涌时具有高阻抗,但是随着电涌电流和电压的上升,其阻抗将持续的减小;复合型SPD由电压开关型元件和电压限制型元件组成,其特性随所加的电压的特征可以表现为电压开关型、电压限制型或两者皆有。


浪涌保护器平时是一个并联在电路上的高阻抗电器,而当电涌电流和电压上升时,浪涌保护器的阻抗会下降,此时浪涌保护器可视为导线,暂态短路电流和雷电流会通过浪涌保护器泄放到大地,这和规范GB 18802.1 3.1(浪涌保护器是用于泄放瞬态过电压和泄放电涌电流的电器)对浪涌保护器的功能描述相同。

相关主产品型号:ZGG160-385/4P;ZGG120-385/4P;ZGG100-385/4P;ZGG80-385/4P;ZGG60-385/4P;ZGG40-385/4P;ZGG20-385/4P;
