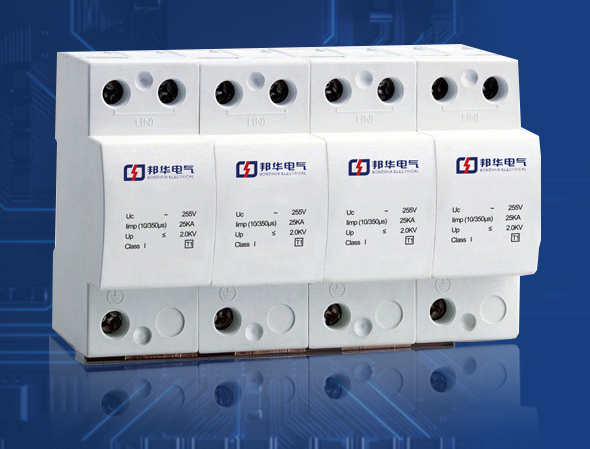

SPD避雷器ARD-60/4P/385
阅读次数：1045 发布时间：2020-09-08
ARD-系列型号：
ARD-60/4P/385、ARD-80/4P/385、ARD-40/4P/385、ARD-20/4P/385、ARD-100/4P/385
SD系列浪涌保护器特性
更薄设计-安装简单，通过DIN导轨自动接地
更薄设计-节省机柜内空间
多级混合型保护回路-可抵御高达10KA浪涌电流
自动再恢复-无需维护
种类齐全-满足大部分过程输入/输出应用
高带宽，低阻抗，专门设计适合RTD和PSTN和三线仪表回路
系列参数
浪涌Imax： | 20KA | 40KA | 60KA | 80KA | 100KA | 200KA | A25 | A50 |
选配熔断器 | 16A | 16A | 32A | 32A | 63A | 63A | 63A | 63A |
选配断路器 | 20A | 25A | 32A | 40A | 63A | 80A | 100A | 100A |
选择导线mm2 | 6 | 6 | 10 | 10 | 16 | 16 | 16 | 16 |
浪涌UC： | 220V、385V、400V、420V、690V | 275V、385V | ||||||
浪涌Up： | 1.2KV2.8KV | |||||||
组合方式 | 1P、1P+N、2P、3P、3P+N、4P | |||||||
响应时间 | ≤25ns(tA) | |||||||
信号线浪涌防护器的选择应符合下列规定
根据线路的工作频率、传输速率、传输带宽、工作电压、接口形式、特性阻抗等参数，选择插入损耗小、分布电容小、适合纵向平衡和近端串扰指标的浪涌防护器。UW应小于额定电压的1倍。
电子信息系统信号线的浪涌防护器（SPD）应设置在防雷区的接口处。根据雷电过电压、过电流幅值和设备端口冲击电压额定值，可设置单级浪涌防护器（SPD）和能量协同多级浪涌防护器（SPD）。
信号线浪涌防护器（SPD）参数应符合要求。
安装位置
安装在机房低压主配电柜内，与主断路器出口侧平行。
避雷器与供电系统的连接线长度应小于50cm。避雷器和接地线的长度应小于50cm。
导线截面选择（依据VDE0100标准）单位：mm24，v25——b/3+NPE/Fs，建议在避雷器前串联一个备用空气开关。
空气开关的建议容量为32a，a类空气开关（如西门子）。
FS接线安装有三个接线口，其中1——2个端子为常闭触点，1——3个端子为常闭触点。
根据不同的用户报警装置连接不同的终端。注：无保护线路与无保护线路地线平行敷设。
避雷器引线脱落故障排除
（1）操作人员应立即到现场检查设备，判断故障类型和故障，向上级调度部门报告，申请停电处理。
（2） 确认无带电线路并采取相应的安全措施后，巡视导线的连接端和压环。
（3） 检查故障避雷器周围的设备是否存在放电损坏。
（4） 在事故调查人员之前，操作人员不得触摸导线的接线端，不得攀爬避雷器架检查接线端子。
（5） 操作人员应在现场采取安全措施，维修人员应对故障设备进行检查。
