TUR T２电涌保护器 TUR T2-20(3P+N/320)
阅读次数：1692 发布时间：2020-09-08
TUR T2-20型电源模块浪涌保护器具有残压低、响应速度快、通流容量大，产品寿命长、TUR T2-20维护简单、安装方便！十五年防雷经验，技术可靠, TUR T2-20避雷器,应用范围广, 价格合理，产品精良,性能优越!十年如一日,用心塑造安全!
TUR T2系列产品功能特点
符合IEC61643-1标准
1)具有共模/差模保护
2)适合各种电网系统
3)具有老化过热保护
4)具有内部隔离器
5)具有报警显示
6)插入式结构，可带电更换芯体
7)可选远方报警功能(TS遥信触点)
电涌保护器的级联配合
第一级保护的SPD应靠近建筑物的入户线的等电位连接端子处，第二、三级保护的SPD应尽量靠近被保护设备安装。
电涌保护器接至等电位连接的导线要尽可能的短而直。
限压型SPD之间的线路长度不宜小于5米，限压型SPD与开关型SPD的线路长度不宜小于10米。
SPD电源侧应安装过流保护装置(断路器或熔断器)。

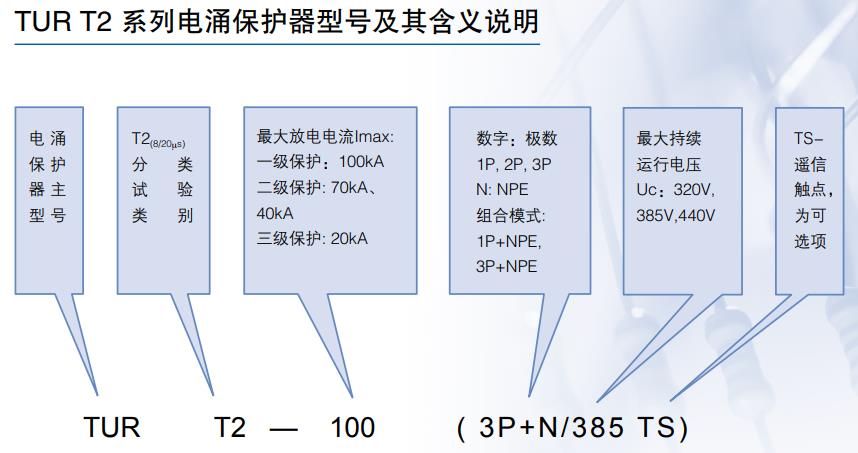

型号含义：

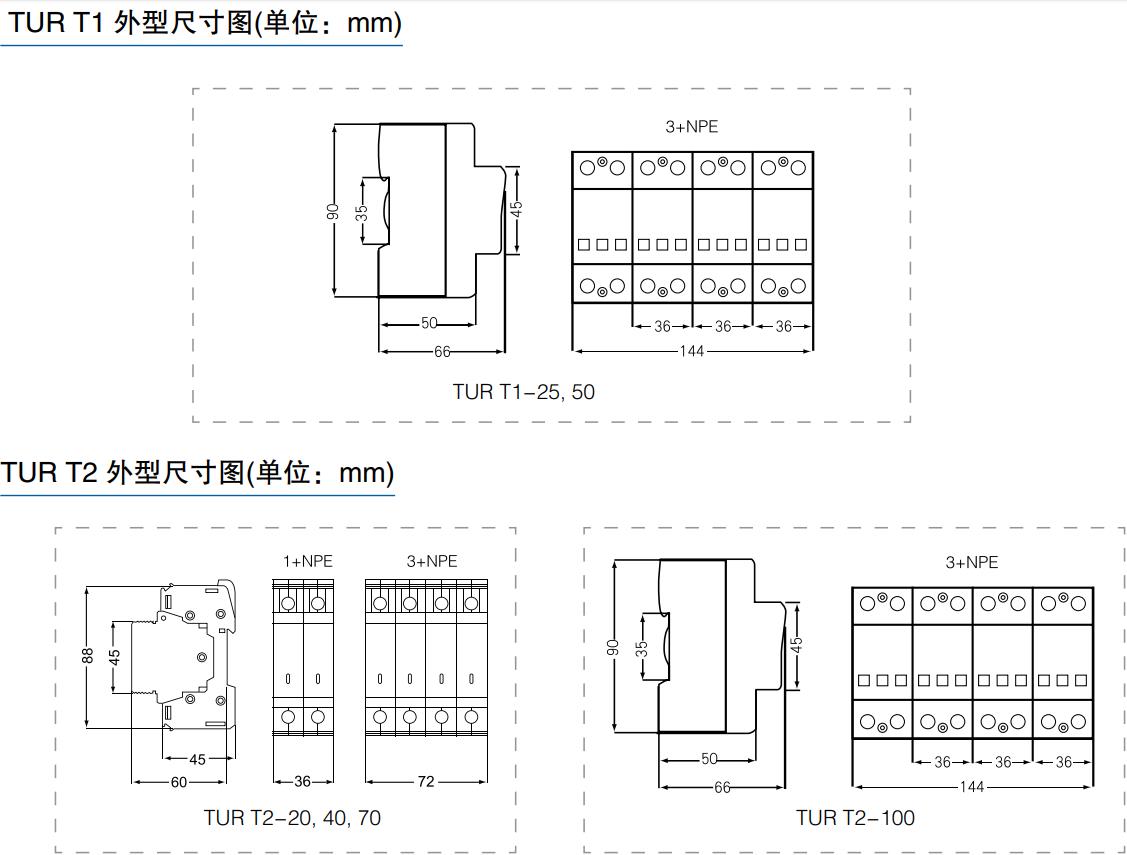

产品尺寸：
产品参数：
TURT2-100 | TURT2-70 | TURT2--40 | TURT2-20 | ||
额定工作电压UnM | 230/400 | 230/400 | 230/400 | 230/400 | |
最大持续工作电压Uc(V) | 385/280 | 385,440/280 | 320,385,440/280 | 320,385/280 | |
频率(Hz) | 50 | 50 | 50 | 50 | |
最大放电电流 | 100 | 70 | 40 | 20 | |
Imax放电次数 | 2 | 2 | 2 | 2 | |
标称放电电流 | 50 | 30 | 20 | 10 | |
In放电次数 | 15 | 15 | 15 | 5 | |
内部短路耐受电流[cc(lkA) | 25 | 25 | 25 | 10 | |
电压保护水平Up(kV) | ≤2.3/1.8 | ≤1.8,2/1.5 | ≤1.5,1.8,2/1.5 | ≤1.2,1.3/1.3 | |
响应时间(ns) | <20 | ||||
漏电流(uA) | <20 | ||||
保护模式 | L-PE,L-N,N-PE | ||||
端子(mm2) | 16(软线)，25(硬线) | ||||
防护等级 | IP20 | ||||
阻燃等级 | /0 | ||||
工作温度(9C) | -40~+80 | ||||
湿度范围 | ≤95%(25°C) | ||||
18mm模块 | 8 | 4 | 2 | ||
标准 | 适用GB50057-2010，GB50343--2012,JGJ16--2008 | ||||
