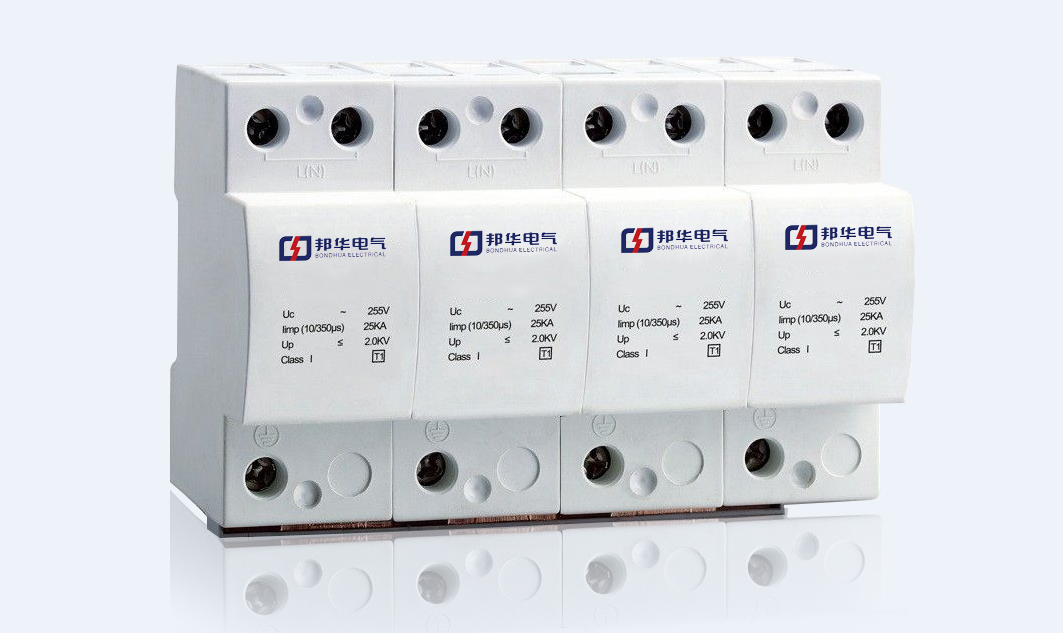

20200908/5f5734039289e.png


SPN S 系列防雷器简介

SPD通用电源模块浪涌保护器主要用于一级电源设备的保护。常用于室外配电柜、室内配电柜、有出线的屋顶配电设备。适用于工业和民用建筑、电气、通信、道路交通、石油化工等行业的电力设备保护。


SPN S 系列性能

在最短的时间(纳秒级)内,将浪涌保护器的保护线连接到等电位系统,使设备的每个端口都是等电位的。同时释放雷电感应对电路产生的大量脉冲电流和过电压钳位,减小设备各端口的电位差。浪涌保护器适用于230/400V供配电系统的暂态过电压保护。该系列产品能有效抑制雷电引起的感应过电压,保护设备安全,保证系统正常运行。对于设备(系统),进出线电缆必须安装相应的浪涌保护器。电缆上产生的过电压仅限于设备的耐压值,以保护设备(系统)不受损坏。


SPN S 系列参数

浪涌Imax

20KA

40KA

60KA

80KA

100KA

200KA

A25

A50

选配熔断器

16A

16A

32A

32A

63A

63A

63A

63A

选配断路器

20A

25A

32A

40A

63A

80A

100A

100A

选择导线mm2

6

6

10

10

16

16

16

16

浪涌UC

220V385V400V420V690V

275V385V

浪涌Up

1.2KV2.8KV

组合方式

1P1P+N2P3P3P+N4P

响应时间

25ns(tA)


系统接线图



SPN S系列常用型号

SPN S4100

SPN S3100

SPN S160N

SPN S100N

SPN S4100N

SPN S100N/4P

SPN S80

SPN S80/4P


SPN S系列特点

高能电涌保护,内置瞬间过流断路装置,遥信电涌保护,可插拔更换防雷模块,失效检测指示

单模块放电电流10~40KA,标准模块化,安装内置过热断路装置,ns级反应速度,插拔防呆设计


丨应用领域丨

电涌保护器适用于TT。TN.IT供电系统,网络通信(WIFI. 4G和5G等信号)设备供电系统、工厂低压电源及控制系统,用于交流48Hz~62Hz,额定工作电压230V/400V等,以保护雷电感应和其他瞬时过电压。


安装要求

1安装位置:v25——b安装在机房低压主配电柜内,与主断路器出口侧平行。

2避雷器与供电系统的连接线长度应小于50cm。

3避雷器和接地线的长度应小于50cm。导线截面选择(依据VDE0100标准)单位:mm24,v25——b/3+NPE/Fs,建议在避雷器前串联一个备用空气开关。

4空气开关的建议容量为32a,a类空气开关。

5FS接线安装有三个接线口,其中1——2个端子为常闭触点,1——3个端子为常闭触点。根据不同的用户报警装置连接不同的终端。注:无保护线路与无保护线路地线平行敷设。
