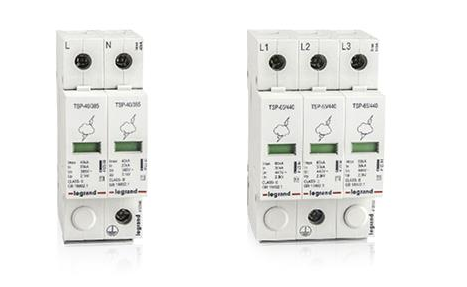

电涌ARD-40/4P避雷器

阅读次数:771     发布时间:2020-09-08

ARD-系列型号

ARD-40/4P、ARD-40、ARD-80/4P、ARD-20/4P、ARD-120/4P、ARD-125/4P、ARD-150/4P



【产品介绍】

电涌保护器(简称 SPD),ARD-80、ARD-40、ARD-20电涌保护器适用于交流 50/60Hz,额定电压 400V以下的供电系统中,用于第二级电源设备的保护。适应于工业、建筑、民航、金融、证券、数据中心、电信、机房、港口、轨道等系统的电源防护及信号防护,防护外界(雷击、电磁辐射干扰等)或系统内部(系统拉合闸效应、感应及容性负载的启动和停止等)引起的电涌脉冲及瞬间过电压对设备的损坏。


【ARD-系列参数】

产品型号

ARD-80

ARD-40

ARD-20

产品型号

ARD-80

ARD-40

ARD-20

产品型号

最大持续运行电压Uc

385V

385V

275V

最大持续运行电压Uc

385V

385V

275V

最大持续运行电压Uc

测试波形

8/20us

8/20us

8/20us

测试波形

8/20us

8/20us

8/20us

测试波形

最大放电电流Imax

80KA

40KA

20KA

最大放电电流Imax

80KA

40KA

20KA

最大放电电流Imax

标称放电 电流In

40KA

20KA

10KA

标称放电 电流In

40KA

20KA

10KA

标称放电 电流In

电压保护 水平Up

2.2KV

1.5KV

1.2KV

电压保护 水平Up

2.2KV

1.5KV

1.2KV

电压保护 水平Up

响应时间

25ns

25ns

25ns

响应时间

25ns

25ns

25ns

响应时间

工作环境

-40℃~85

-40℃~85

-40℃~85

工作环境

-40℃~85

-40℃~85

-40℃~85

工作环境

【执行标准】

GB/T18802.1-2011    低压电涌保护器(SPD) 第1部分 低压配电系统的保护器性能要求和试验方法

IEC 61643-11:2011 低压配电系统的浪涌保护装置 第11部分:性能要求和试验方法

TB/T2311-2017         铁路通信、信号、电力电子系统防雷设备

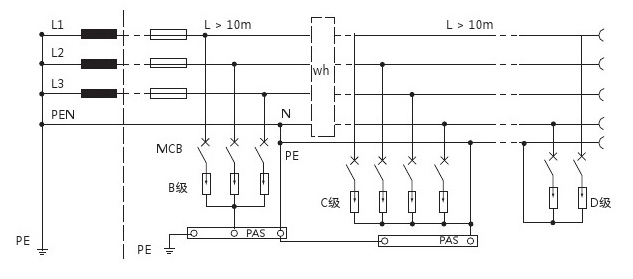

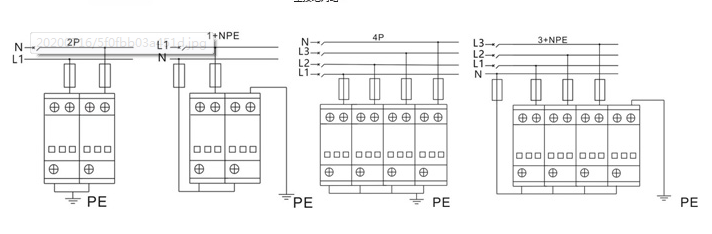

【ARD-系列接线图】


【ARD-系列产品产品特点】

残压低、漏电流小,响应时间≤25nS;

可附加遥信接口(常开常闭触点);

内置失效脱扣装置,使用更安全;

模块化设计,便于安装维护;


【8/20μs和10/350μs的区别】

防雷选择分为四个层次。Iec61312——1规定10/350μs为第一雷电波型,用于电源的一级(A级)保护。值得注意的是,该雷电波的测试波型不是实际的雷电波类型,第一次B、C、D级防雷采用8/20μs。两者在本质上没有区别,反映出保护装置能分流雷电流的能量大小已经有了!


为什么在SPD的回路中要安装熔断器或断路器?

SPD的内部核心是一个氧化锌压敏电阻。ZnO是由晶粒组成的,晶粒间有p——n结半导体结构的晶界层隔开。这些晶界层决定了压敏电阻的伏安特性。当浪涌电流超过其承载能力通过压敏电阻时,陶瓷体内的部分晶界层被破坏,严重时会导致电压下降和击穿。随着放电次数的增加,性能下降。当故障损坏时,往往以短路的形式出现。当突然的浪涌通过SPD时,热量传递到热熔丝机构的时间太晚,氧化锌压敏元件损坏。如果是爆炸性损伤,放电路径自然被切断。如果发生短路损坏,热量达不到热熔丝切断电源,必须用熔断器断路器切断电源。
