防雷器GPU1-C60/385/4P

阅读次数:1017     发布时间:2020-09-08

随着科学技术的不断深入发展,GPU1-C60/385/4P系列产品系统化、实用化强,GPU1-C60/385/4P安装方便,安全可靠,GPU1-C60/385/4P军工品质,欢迎您来电询价!



产品简介

GPU1-系列主动能量配合电涌保护器适用于交流50Hz(或60H2额定工作电压220/380V的三相配电系统中,可广泛应用于雷击敏感的建筑物和工厂供电系统,尤其适合|、‖电涌保护器级间无法满足10米导线安装距离的情况(无需加装退耦器),如基站、监控系统等。GPU1-BC系列主动能量配合电涌保护器既有1级分类试验电涌保护器兆焦耳的能量级别,又具有‖级分类试验电涌保护器的响应速度和低电压保护水平。


产品特点

I类和II川类组合型电涌保护器;

无需安装退耦电感,节省安装空间;

具有过温完全断电能力的MOV防雷器;

配置获得实用新型专利的热脱扣保护技术;

主动能量配合技术延长了产品所有部件的寿命。


品型号

GPU1-C20

GPU1-C40

GPU1-C60

GPU1-C80

GPU1-C100

品型号

GPU1-C20

GPU1-C40

最大持续工作电压UcV

385/460

385/460

385/460

385/460

385/460

最大持续工作电压UcV

385/460

385/460

标称放电电流In8/20kA 最大放电电流Imax8/20kA

10

20

20

40

30

60

40

80

60

100

标称放电电流In8/20kA 最大放电电流Imax8/20kA

10

20

20

40

电压保护水平 UpkV

L/N-PE

1.2

1.6/1.8

2.0/2.2

2.2/2.5

2.5/3.0

电压保护水平 UpkV

L/N-PE

1.2

1.6/1.8


N-PE

1.0

1.2/1.2

1.5/1.5

2.0/2.0

2.5/2.5


N-PE

1.0

1.2/1.2

后备保护器(SCB

GP-BP/20

GP-BP/40

GP-BP/60

GP-BP/80

GP-BP/100

后备保护器(SCB

GP-BP/20

GP-BP/40

防护等级 温度范围

IP20

-40- +85

防护等级 温度范围

IP20

-40- +85

阻燃等级

V0

阻燃等级

V0

GPU1-C系列型号

GPU1-C60/385/4P

GPU1-C80/385/4P

GPU1-C100/385/4P

GPU1-C20/460/4P

GPU1-C40/460/4P

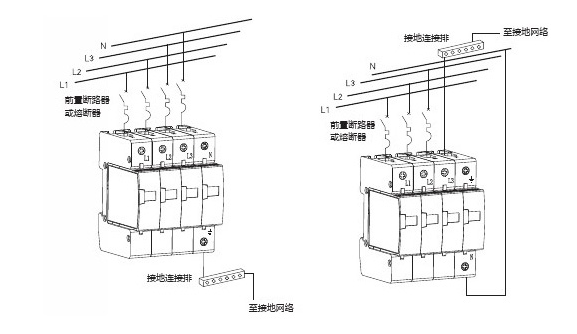

产品接线图


泄漏电流值异常的处理

避雷器的泄漏电流值在正常时应该在规定值以下,当运行人员发现避雷器的泄漏电流值明显增大时,说明避雷器内部有故障,这时运行人员应当:

(1)立即向调度及上级主管都门汇报。

(2)对近期的巡视记录进行对比分析。

(3)用红外线检测仪对避雷器的温度进行测量。

(4)若确认不属于测量误差,经分析确认为内部故障,应申请停电处理。
