SPN S系列型号

SPN SA50

SPN SA50N

SPN SA25

SPN SA15

SPN S160

产品介绍

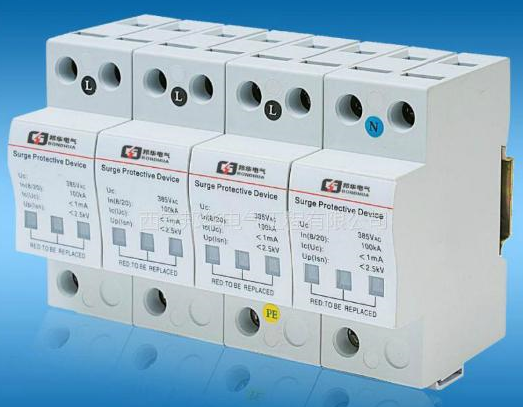

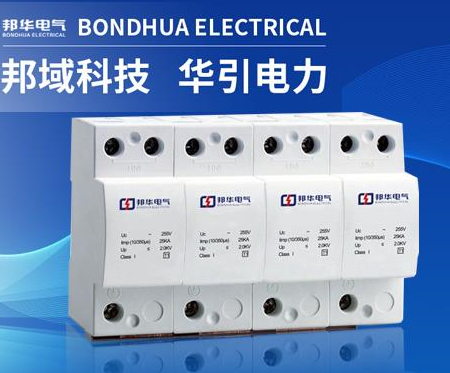

SPN SA系列电压开关型Ⅰ级模块化电源电涌保护器SPD，避免普通间隙式SPD浪涌过后灭弧间掉电问题，同时无漏电流(或极小)，泄放能量大，具备很高的雷电流泄放能力，单模块冲击电流10/350μs最大可达50KA,可防范直击雷在内的各种电涌，应用于雷击风险较高地区设备系统的电源第一级防雷。

产品参数

产品特点

● 选用优质压敏电阻，性能稳定可靠。

● 适用于不同电网制式，保护更全面。

● 高雷电通流能力，ns级响应速度。

● 内置过热断路装置。

● 失效检测指示。

● 遥信报警接口。

● 35mm 导轨安装，标准模块化设计。

● 节能、环保，安装简单、方便，无须特殊维护。

性能指标

SPNSAC适用于电源线路架空电缆输入的建筑物的总配电柜，建筑物内有室外进出线路输入的配电箱，安装于LPZ0——LPZ1区之间，同时要求限制电压很低的设备配电柜（箱）。

关键要点

同轴射频浪涌保护器被称为避雷器/浪涌抑制器，是一种重要的电子元件，有助于保护敏感的无线电和带有外部元件电缆的传感电子设备免受其他类型电磁脉冲（EMP）浪涌的影响。这些部件的基本功能是当浪涌超过规定的输入功率时，使传输线路短路接地，同时允许所需信号的平稳运行和通过。将同轴射频浪涌保护器制成带有凹凸同轴连接器的同轴组件。一些射频浪涌保护器被设计成隔板固定装置，可用于保护模块外壳免受EMP中其他浪涌的影响，而其他一些可以通过支架嵌入并安装到外表面。

安装规范要求

1、安装位置：V25-B应安装于机房的低压主配电柜内，它并联于主断路器的出线侧。

2、防雷器与供电系统的连接线长度应小于50cm.防雷器与地线长度也小于50cm.

3、导线截面的选择（依据VDE0100标准） 单位：mm2

4、由于V25-B/3+NPE/FS的特点，建议在防雷器前串接一后备空开，建议空开的容量为32A，A类空开（如Siemens 5sx2332-5）.

5、FS的接线安装共有三个接线端口，其中1-2接线端为常闭触点，1-3为常闭触点，根据用户报警装置的不同，连接不同的接线端。

注意：不可将已保护的线路与未保护的线路或地线并行布线。
