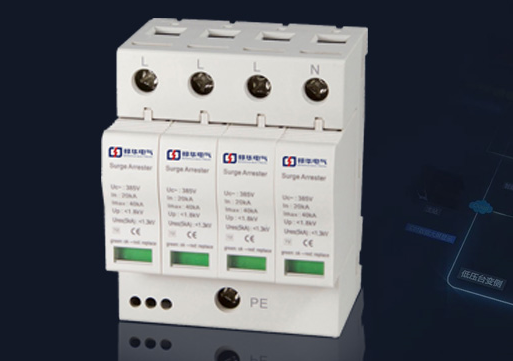

避雷器ARD-I50/4P
阅读次数：882 发布时间：2020-09-09
ARD-系列产品型号
ARD-I50/4P、ARD-I50、ARD-I25/4P、ARD-120/4P、ARD-80/4P、ARD-40/4P、ARD-20/4P
产品介绍
电涌保护器（简称 SPD），ARD-I50、ARD-I25电涌保护器适用于交流 50/60Hz，额定电压 400V以下的供电系统中，用于第一级电源设备的保护。适应于工业、建筑、民航、金融、证券、数据中心、电信、机房、港口、轨道等系统的电源防护及信号防护，防护外界（雷击、电磁辐射干扰等）或系统内部（系统拉合闸效应、感应及容性负载的启动和停止等）引起的电涌脉冲及瞬间过电压对设备的损坏。
产品特点
10/350μS直击雷防护，最大冲击电流至50kA
响应时间<100nS
内置失效脱扣装置，使用更安全
模块化设计，便于安装维护
参数指标
产品型号 | ARD-80 | ARD-40 | ARD-20 | 产品型号 | ARD-80 | ARD-40 | ARD-20 | 产品型号 |
最大持续运行电压Uc | 385V | 385V | 275V | 最大持续运行电压Uc | 385V | 385V | 275V | 最大持续运行电压Uc |
测试波形 | 8/20us | 8/20us | 8/20us | 测试波形 | 8/20us | 8/20us | 8/20us | 测试波形 |
最大放电电流Imax | 80KA | 40KA | 20KA | 最大放电电流Imax | 80KA | 40KA | 20KA | 最大放电电流Imax |
标称放电 电流In | 40KA | 20KA | 10KA | 标称放电 电流In | 40KA | 20KA | 10KA | 标称放电 电流In |
电压保护 水平Up | 2.2KV | 1.5KV | 1.2KV | 电压保护 水平Up | 2.2KV | 1.5KV | 1.2KV | 电压保护 水平Up |
响应时间 | ≤25ns | ≤25ns | ≤25ns | 响应时间 | ≤25ns | ≤25ns | ≤25ns | 响应时间 |
工作环境 | -40℃～85℃ | -40℃～85℃ | -40℃～85℃ | 工作环境 | -40℃～85℃ | -40℃～85℃ | -40℃～85℃ | 工作环境 |
执行标准
GB/T18802.1-2011 低压电涌保护器(SPD) 第1部分 低压配电系统的保护器性能要求和试验方法
IEC 61643-11：2011 低压配电系统的浪涌保护装置 第11部分：性能要求和试验方法
TB/T2311-2017 铁路通信、信号、电力电子系统防雷设备
浪涌保护器一二三级、BCD级、T1级T2级的含义
1、一级电源防雷器，按国标都是指的是T1试验的浪涌保护器（10/350系列属于一级浪涌保护器）
2、二级电源防雷器，按国标指的是T2试验≥40kA的浪涌保护器（40、60系列属于二级浪涌保护器）
3、三级电源防雷器，一般指的是20kA的浪涌保护器（20系列属于三级电源防雷器）
4、B级浪涌保护器，包含T1试验的浪涌保护器及T2试验60kA及以上通流量的浪涌保护器
5、C级浪涌保护器，指的是T2试验最大通流量40kA的浪涌保护器（40系列）
6、D级浪涌保护器，指的是T2试验最大通流量20kA的浪涌保护器（20系列）
7、T1级指的是T1试验等级，测试波形为10/350μs，参数用冲击电流Iimp标识. T2级指的是T2试验等级，测试波形为8/20μs，参数用最大放电电流Imax和标称放电电流In标识。
ARD-I50/4P避雷器雷电流泄放能力高，ARD-I50/4P系列浪涌保护器安装方便，安全可靠，ARD-I50/4P系列浪涌保护器军工品质，欢迎您来电询价！
