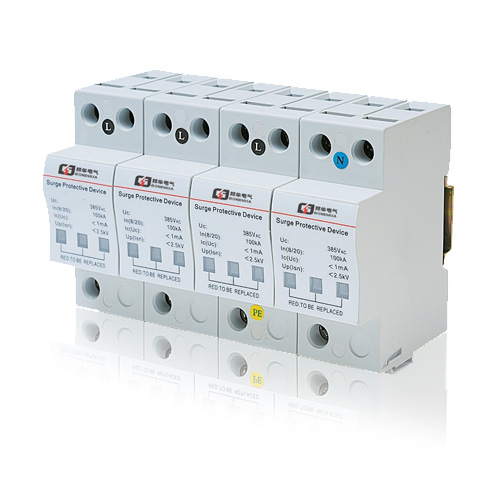

UPT/VSF50-B120TS 系列 B级120KA电源浪涌防雷器
阅读次数:763 发布时间:2020-09-09
UPT/VSF50-B120TS系列B级120KA电源浪涌保护器具有残压低、响应速度快、通流容量大,产品寿命长、UPT/VSF50-B120TS维护简单、安装方便!十五年防雷经验,技术可靠, UPT/VSF50-B120TS避雷器,应用范围广, 价格合理,产品精良,性能优越!用心塑造安全!
应用
VSF50-TS系列B级120KA电源浪涌保护器适用于LPZ0区和PZ1区交界处,可作为对外部侵入之浪涌能量的第一级保护。由于本产品设计是针对建筑物电源引入或引出且可产生强过电压的区域,产品有很高的通流容量,是8/20μs浪涌模块中放电电流指标最高的一款,所以一般安装在建筑物电源引入或引出的的低压柜或配电箱处。
设计特征
内部元件采用大冗余量CategoryC3高能量并联设计:
每一个MOV模块都具备独立的热熔断保护,以确保产品最大的安全可靠性;
运行工作状态LED指示:
可专用浪涌计数装置配合使用;
设计、制造、测试符合:
●-IEEE C62.41.1-2002, C62.41.2-2002,
and C62.45-2002
●-ANSI/IEEE C62.41-1991 and C62.45-1992
●-IEC 61643-1:1998
●-NEC285.6
●-GB 18802. 1-2002
VSF50-TS系列B级120KA电源浪涌保护器性能指标
产品商标/型号 | UPT/VSF50-B120TS | UPT/VSF50-B120TS(F) | UPT/VSF50-B120TS(R) |
安装方式 | 并联 | 并联 | 并联 |
额定工作电压Un | 220/38ov | 220/38ov | 220/38ov |
最大持续运行电压Uc | 40ov | 40ov | 520V |
标称放电电流(8/20us)ln | 120KA | 120KA | 120KA |
最大放电电流(8/20 us)lmax | 240KA | 240KA | 240KA |
残压(5kA,8/20 us)Ur | <130ov | <1420V | <1500v |
电压保护水平Up | <3.0kV | <3.0kV | <3.5kV |
响应时间t, | <5ns | <25ns | <25ns |
内置故障永久断开装置 | 有 | 有 | 有 |
状态昱示 | 有 | 有 | 有 |
运行故障报警接点 | 有 | 选装 | 选装 |
相对湿度范围 | 0-95% Non-Condensing | 0-95% Non-Condensing | 0-95% Non-Condensing |
运行频率 | 47-63Hz | 47-63Hz | 47-63Hz |
运行温度 | -40℃to+65℃ | -40℃to+65℃ | -40℃to +65℃ |
保护模式 | 1极 | 1极 | 1极 |
断路器配置 | 125A/25KA/MCCB | 125A/25KA/MCCB | 125A/25KA/MCCB |
模块宽度 | 72mm | 72mm | 72mm |
接线尺寸 | ≤25mm' | ≤25mm' | ≤25mm' |
