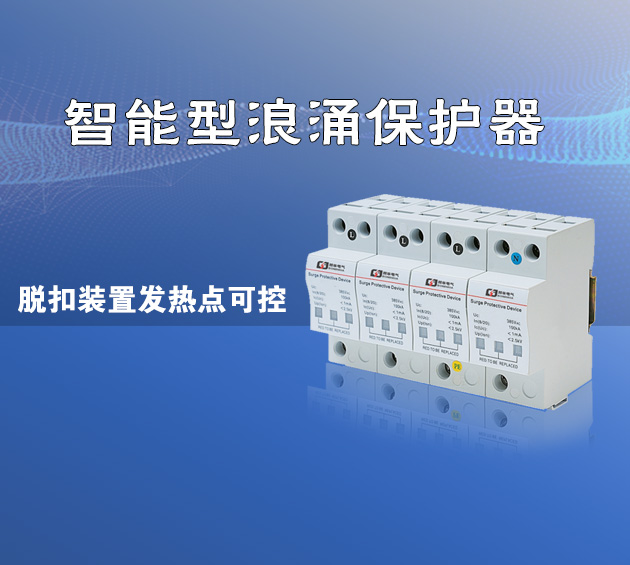

BNG-200/4P防雷器
阅读次数：816 发布时间：2020-09-09
BNG-200/4P通流量大、残压低、响应速度快、无续流，BNG-200/4P 系列产品历经多年经验，功能齐全，口碑良好，BNG-200/4P先进水准化设计，欢迎咨询！
【防雷器应用】
当建筑物本身设有外部防雷系统（如安装有避雷针、引下线、地网、外部屏蔽时）时，根据IEC和VDE的相关理论，建筑物内380V/230V低压配电回路采用v25——b/3+NPE/Fs建立电源线的防雷等电位连接，可避免雷电引起的火灾、爆炸和人身伤害。
参数设置
浪涌Imax： | 20KA | 40KA | 60KA | 80KA | 100KA | 200KA | A25 | A50 |
选配熔断器 | 16A | 16A | 32A | 32A | 63A | 63A | 63A | 63A |
选配断路器 | 20A | 25A | 32A | 40A | 63A | 80A | 100A | 100A |
选择导线mm2 | 6 | 6 | 10 | 10 | 16 | 16 | 16 | 16 |
浪涌UC： | 220V、385V、400V、420V、690V | 275V、385V | ||||||
浪涌Up： | 1.2KV2.8KV | |||||||
组合方式 | 1P、1P+N、2P、3P、3P+N、4P | |||||||
响应时间 | ≤25ns(tA) | |||||||
【产品接线图】
BNG-系列型号
BNG-200/4P、BNG-80/4P、BNG-20/4P、BNG-40/4P、BNG-60/4P、BNG-150/4P、BNG-160/4P
应用常识
SPD主要用于限制供电系统中由雷电引起的暂态过电压（即雷电电涌）和大多数操作过电压。雷电波可以通过电源信号线侵入设备。当雷击时地电位升高时，它能对设备进行反击。雷击建筑物本身（在附近）产生的脉冲电磁场也会在电缆和回路中感应。
因此除做好避雷针、引下线、接地装置等外部防雷措施外，还应安装SPD。因为它们不能阻止雷电感应浪涌的传导侵入和雷电二次回击。特别是建筑物内有贵重、有影响的信息电子设备和/或电力电子设备，其承受雷电冲击的能力远低于常规电气设备，应安装浪涌防护器。
