电涌保护器(SPD)防雷器的接线方式

阅读次数:6164     发布时间:2020-09-09

        在不同的场合有着不同的用电要求,许多供电系统已经开发出来。除了我们常见的单相系统外,还有TT系统、TN——C系统、TN——S系统等。针对这些供电系统,开发了不同型号的浪涌保护器。

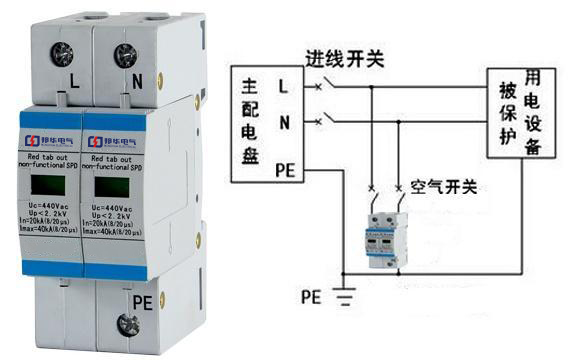

        根据单相系统浪涌保护器(SPD)接线图,2p浪涌保护器按标准设计,单相三线,上两孔,L口接火线,N口接零线,下PE口接地线。


       在TT系统浪涌保护器(SPD)接线图中,TT系统是一个有直接接地点的电力系统。设备外露导电部分的接地与供电系统的接地无关。邦华电器3P+1浪涌保护器按标准设计,三相四线以上三个l口接三根火线,下N口接pen线,接右PE地线。

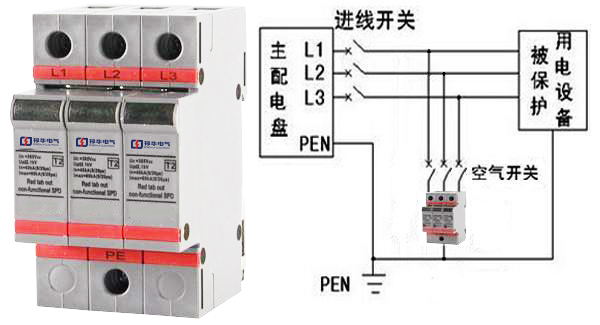

       根据TN——C系统中浪涌保护器(SPD)接线图,TN——C系统是保护零线与干线工作零线完全共用的系统,适用于无爆炸危险、安全条件良好的场所。邦华电器产品的3P浪涌保护器(SPD)为标准三相四线制,上三个l口接三根火线,下PE口接pen线。

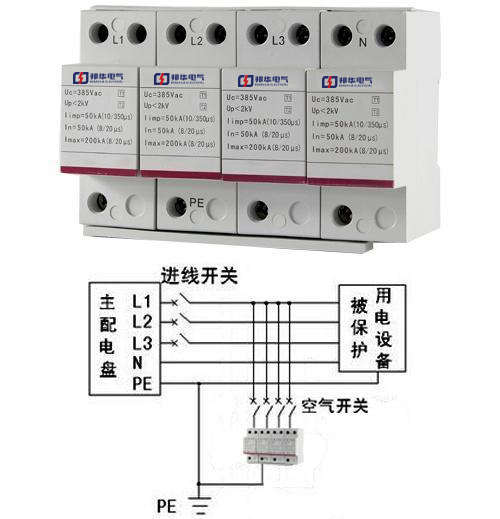

       根据TN——S系统中浪涌保护器(SPD)的接线图,TN——S系统具有保护零线的功能,即保护零线与工作零线完全分离,适用于危险性高、安全性要求高的场所。邦华电器的4P浪涌保护器(SPD)按标准设计。它有三相五线。上三个l口接三根火线,右n口接零线,下PE口接地。

      随之中国工业水平的不断进步,防雷技术的逐步成熟,浪涌保护器的应用越加广泛和规范,对人民的生活和工业用电提供更高的防雷安全
