浪涌保护器SPN S480 系列

阅读次数:881     发布时间:2020-09-09

浪涌保护器SPN S480 无漏电流,安全系数高,环境能力强,模块化安装,SPN S480 军工品质,安全可靠,SPN S480 给您十足的安全感!



产品特性

SPN S电源Ⅰ级电涌保护器SPD具备大的雷电流泄放能力,单模块8/20μs最大放电电流可达65~100KA,适用于低压配电系统的一级保护。


常用型号

SPN S480、SPN SAC25、SPN S40/4P、SPN S440、SPN S240、SPN S20、SPN S20/4P、SPN S220、SPN S420

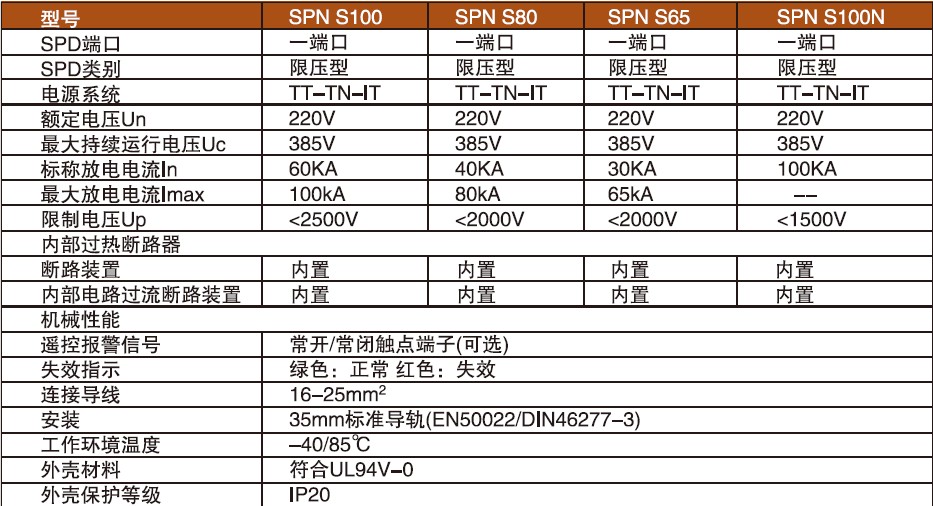

产品参数



适用范围

电源线路屏蔽埋地输入的建筑物的总配电柜建筑物内有室外进出线路输入的配电箱,室外配电柜/配电箱


浪涌接线图




电涌保护器的主要性能指标

(1) 10/350μs波是模拟直击雷的波形,波形能量大; 8/20μs波是模拟雷电感应和雷电传导的波形。

(2)标称放电电流In是指流过SPD、8/20μs电流波的峰值电流。

(3)最大放电电流Imax又称为最大通流量,指使用8/20μs电流波冲击SPD一次能承受的最大放电电流。

(4)最大持续耐压Uc(rms)指可连续施加在SPD上的最大交流电压有效值或直流电压。

(5)残压Ur指在额定放电电流In下的残压值。

(6)保护电压Up表征SPD限制接线端子间的电压特性参数,其值可从优选值的列表中选取,应大于限制电压的最高值。

(7)电压开关型SPD主要泄放的是10/350μs电流波,限压型SPD主要泄放的是8/20μs电流波。


一般情况下

①电压保护等级。电压保护等级低,保护效果好。

② 流通能力。循环能力强,雷电下安全性好。SPD流通量大,价格高。

③ 高持续工作电压。大型连续运行电压高,长期安全性好,电压保护水平不断提高。
