避雷器TDXD57 系列TDXDG34
阅读次数：891 发布时间：2020-09-10
TDXD57 系列产品介绍
TDXD57 模块浪涌保护器，符合SPD国家标准GB18802.1-2011要求规范，使用时并联在电源线路上，它利用其自身当两端电压高于规定电压后通过的电流呈指数规律增长的伏安特性，TDXD57 能够有效的将窜入电力传输线的瞬时过电压限制在设备或系统所能承受的电压范围内，达到将强大的雷电流泄流入地、抑制浪涌、泄流和限幅作用，从而保护被保护的设备或系统不受冲击而损坏。
TDXD57 系列产品参数
浪涌Imax： | 20KA | 40KA | 60KA | 80KA | 100KA | 200KA | A25 | A50 |
选配熔断器 | 16A | 16A | 32A | 32A | 63A | 63A | 63A | 63A |
选配断路器 | 20A | 25A | 32A | 40A | 63A | 80A | 100A | 100A |
选择导线mm2 | 6 | 6 | 10 | 10 | 16 | 16 | 16 | 16 |
浪涌UC： | 220V、385V、400V、420V、690V | 275V、385V | ||||||
浪涌Up： | 1.2KV2.8KV | |||||||
组合方式 | 1P、1P+N、2P、3P、3P+N、4P | |||||||
响应时间 | ≤25ns(tA) | |||||||
TDXD 系列电涌保护器的作用
浪涌保护器的主要功能是将暂态过电压产生的强电流对地放电，并将暂态过电压限制在电气电子设备能承受的范围内，使被保护设备不受冲击电压的损坏。
浪涌保护器的工作原理
浪涌保护器一般安装在被保护设备对地两端。正常工作条件下，浪涌保护器对正常工频电压呈现高阻抗，无电流通过，相当于开路；当系统发生暂态过电压时，浪涌保护器对高频暂态过电压呈现低阻抗，相当于短路对设备进行保护，使暂态过电压产生的强过电流被放电到地上，并将暂态过电压限定在设备能承受的电压范围内，使设备得到保护。
电涌保护器的主要参数电涌保护器对地放电时，必须在不损坏电涌保护器本身的情况下安全完成。长时间不需要断开或保护电路损坏的浪涌保护器。为了满足上述要求，需要对几个技术参数进行控制。
（1）电压保护水平。通常电压保护水平越低，保护效果越好。
（2）通流容量。通常通流容量越高，雷电下安全性越好。但是通流容量越大，电涌保护器的电压保护水平和价格也就越高。
（3）持续高电压。大持续工作电压是指能连续施加在SPD上且能正常工作的大均方根电压。根据《建筑物防雷设计规范》（GB 50057——2010），不同接地系统下浪涌防护器所需的大工作电压小值也不同。

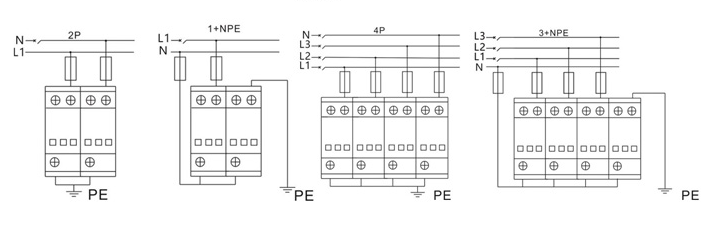

TDXD安装线路图
TDXD产品优势
雷电是一种常见的自然现象，它不仅危及人身安全，而且对电气设备，特别是电子设备有着极大的破坏作用。从雷害发生区域看，我国人口密集、经济发达的大中城市都位于雷电灾害中及以上地区。在这些地区，计算机等电子信息产品应用广泛，雷击破坏的概率非常高。我们必须加强防御雷雨。
TDXD57高能浪涌保护，内置瞬时过流断路器；TDXD57遥信浪涌保护，可插拔可更换的防雷模块；TDXD57品质高端，价格合理，为我们的生命保驾护航！
TDXD系列型号
TDXD57、TDXDG57、TDXDF33/4P、TDXDF34/4P、TDXD33/4P、TDXDG34、TDXDG33、TDXD34、TDXD33
