HLSP-400/80/4P 电涌防雷保护器

阅读次数:804     发布时间:2020-09-11

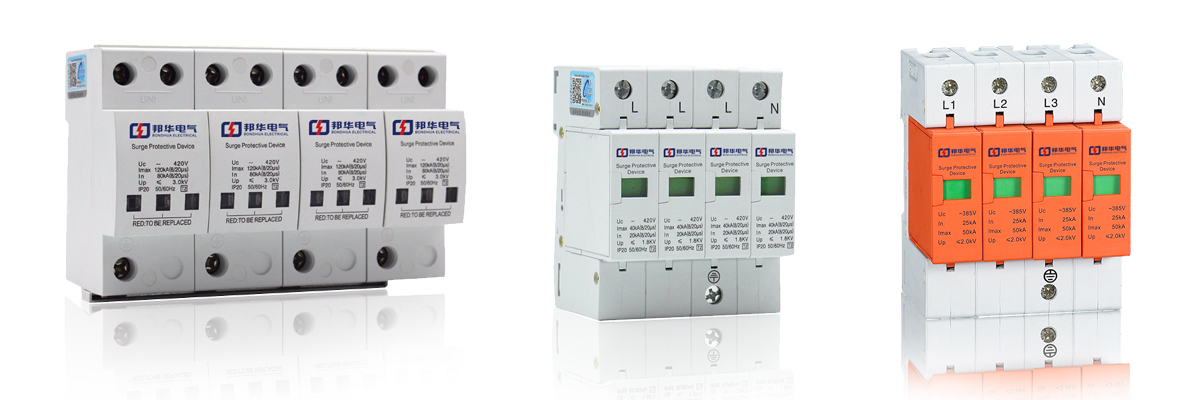

浪涌保护器 (10).jpg


一、概 念

  HLSP-400/80/4P浪涌是电路中持续约百万分之一秒的瞬态过电压,指的是电压超过正常的工作电压值。工作电压值决定了设备的绝缘特性,而这些绝缘特性是按照相应的规范设计和测试的。绝缘等级是根据不同电气设备的类型来区分的。


浪涌的产生

  •浪涌产生的原因有:

  •设备开关的浪涌

  •大气放电产生的雷击

  •静电放电现象

  •线路故障


二、产品保护原理

  HLSP-400/80/4P当浪涌过电压产生时,浪涌保护器里的压敏阀片迅速动作,从绝缘状态转为低阻状态,瞬间的大通流量过电流流过,且能有效限制浪涌保护器两端的电压,保护器并联于设备,可以起到并联限压及旁路泄放脉冲电流的作用。


三、特 点

  独特的浪涌识别技术

  独特的热备份技术

  通流量大(200KA)

  残压低


(1) 应用领域

HLSP-400/80/4P电源浪涌保护器适用于交流5060Hz,额定工作电压400230V的TT、TN-S、TN-C、it等供电系统,保护间接雷击、操作过电压或其他瞬时过电压引起的浪涌,主要适用于工矿企业、智能建筑、第三产业等领域。


(2) hlsp电源浪涌保护器

HLSP-400/80/4P电源浪涌保护器的功能是在最短的时间(5纳秒)内将被保护线路连接到等电压系统,使设备各端口等电位。同时将雷击产生的大量脉冲能量释放到电路上,并对地短路放电,从而减小设备各端口的电位差。Hlsp适用于230400V供配电系统的暂态过电压保护。该系列产品能有效抑制雷电引起的感应过电压和系统运行过电压,保护设备安全,保证系统正常运行。

对于设备(或系统),进出线电缆上必须安装相应的hlsp保护器。一旦电缆上感应到过电压,由于浪涌保护器的作用,设备{或系统)各端口的过电压将达到同一水平(即等电位),以保护设备(或系统)不受损坏。


(3) hlsp电源浪涌保护器的结构和原理

HLSP-400/80/4P电源浪涌保护器分为防雷箱式和模块式两种,均采用一种非线性特性优良的变阻器。正常情况下,浪涌保护器处于很高的电阻状态,泄漏电流几乎为零,以保证供电系统的正常供电。当供电系统发生浪涌过电压时,hlsp电源浪涌保护器将在5纳秒内立即开启,将过电压的幅值限制在设备的安全工作范围内,并将浪涌能量释放到地面。然后,浪涌保护器(SPD)迅速变为高阻状态,不影响电力系统的正常供电。


(4) hlsp电源浪涌保护器特性

1。浪涌识别技术

模块内安装有识别开关,可以识别浪涌。正常运行时常开,浪涌时5ns内关闭。该开关能防止漏电,延缓元器件老化,提高产品寿命,保证配电系统的安全。传统的浪涌防护器一般没有识别开关。SPD在整个配电系统中的总泄漏电流较大,存在配电系统综合保护误跳闸的隐患。此外,浪涌防护器老化快,产品寿命缩短。


2。独特的热备份功能

HLSP-400/80/4P系列浪涌保护器的核心部件采用国际知名品牌。通过严格的参数选择和性能匹配,将它们与各自独特的拓扑结构联系起来,保证每组芯片性能的一致性和稳定性。具有多重熔断保护功能,即多组芯片并联在一组模块中,所有芯片同时具有热熔断和过电流熔断功能。当一组芯片老化失效时,不影响其他芯片的正常工作。为目前全球电涌保护行业最高水平的故障保护系统,真正做到安全可靠。一般情况下,当浪涌防护器(SPD)受到连续浪涌(如雷电电磁脉冲)干扰时,其芯片单元老化或失效后不能及时更换。当随后的浪涌发生时,设备将直接暴露在冲击电流和冲击电压下,损坏设备。


3。自由跳脱保护

hlsp系列浪涌保护器采用先进的低温焊接生产工艺,内置故障永久断开装置,安全可靠。当保护器受到大电流冲击损坏时,能快速分离跳闸,断开电源,避免因芯片无法判断过热而引起的连续电流故障。


相关产品:HLSP-400/200/4P  · HLSP-400/150/4P ·  HLSP-400/120/4P ·  HLSP-400/100/4P ·  HLSP-400/80/4P ·  HLSP-400/60/4P ·  HLSP-400/40/4P  ·  HLSP-400/20/4P
