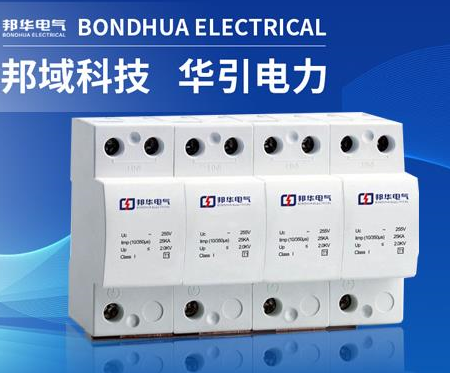

浪涌防雷器CDY1-100/3P+N-385

阅读次数:634     发布时间:2020-09-11

20200807/5f2d067a300eb.jpg


CDY1-100/3P+N-385浪涌防雷器产品描述

CDY1-  浪涌适用于交流50HZ/60HZ,400V及以下的TT,IT等低压工频交流系统,用于等电位连接,对雷击或浪涌引起的电网过电压进行保护。CDY1-100/3P+N-385浪涌可以作为终端设备电源部分的精细电涌保护装置,可用于雷击区域LPZ2-3区域或更高界面,广泛运用于计算机、调制解调器、脉动控制设备、工业控制系统和测量系统,保护它们不受由雷电或开关操作引起的浪涌过电压的损坏。具体选用时根据系统工作电压选用相应产品,有12V、24V、48V、60V、120V、230V六种电压可选。全面的电涌保护,还需要另外安装B级防雷器和C级过电压保护器。


产品用途

SPD通用电源模块浪涌保护器,符合SPD国家标准GB18802.1-2011要求规范,使用时并联在电源线路上,它利用其自身当两端电压高于规定电压后通过的电流呈指数规律增长的伏安特性,能够有效的将窜入电力传输线的瞬时过电压限制在设备或系统所能承受的电压范围内,达到将强大的雷电流泄流入地、抑制浪涌、泄流和限幅作用,从而保护被保护的设备或系统不受冲击而损坏。


CDY1- 系列SPD 参数

浪涌Imax

20KA

40KA

60KA

选配熔断器

16A

16A

32A

选配断路器

20A

25A

32A

选择导线mm2

6

6

10

浪涌UC

220V385V400V420V690V

浪涌Up

1.2KV2.8KV

组合方式

1P1P+N2P3P3P+N4P

响应时间

25ns(tA)

浪涌Imax

20KA

40KA

60KA

选配熔断器

16A

16A

32A



20200911/5f5af52742ae4.png

CDY1-100/3P+N-385浪涌防雷器安装和接地提示

必须仔细调查现场条件。仔细规划后,应根据设备尺寸和电源棒的进线位置规划足够的空间。各级电力线路的电涌保护器应安装在进入建筑物的线路入口处、防雷区的接口处和被保护设备附近。安装时应切断电源,防止触电。

电力浪涌防护器(SPD)的安装主要是为了释放大量的雷电和浪涌电流,限制浪涌电压。由于浪涌电流较大,SPD的标称放电电流和最大放电电流都很大,上下引线的截面积必须确定。根据不同的SPD系列,对导线截面积的要求也不同。一般来说,信号线路浪涌防护器的SPD接地端子应与设备室内的局部等电位接地端子板连接,其截面积不小于4mm2,以降低导线电感、动阻抗和线路残余电压。

浪涌防护器(SPD)在安装和接地方面有较高的技术要求,并按专业标准进行安装,使浪涌防护器(SPD)发挥最大作用。

20200911/5f5af54b08913.png

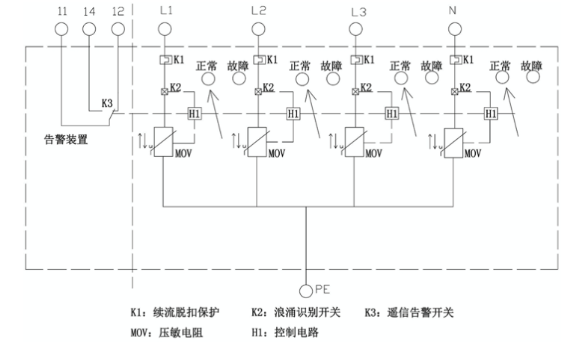

电涌保护器的工作原理

     CDY1- 电涌保护器一般安装在被保护设备的两端并接地。在正常工作情况下,电涌保护器对正常的工频电压呈现高阻抗,几乎没有电流通过,相当于开路;当系统中出现了瞬态过电压时,电涌保护器对高频瞬态过电压呈现低阻抗,相当于把被保护设备短路,使得瞬态过电压产生的强大的过电流对地进行泄放,将瞬态过电压限制在设备可以承受的电压范围内,从而使设备得到保护。


浪涌防雷器CDY1-100/3P+N-385相关型号

CDY1-100/3P+N-385、CDY1-100/4P、CDY1-100/3P+N-385、CDY1-80/3P+N-385、CDY1-60/3P+N-385、CDY1-40/3P+N-385、CDY1-20/3P+N-385
