低压直流 ZP-MDC/2 浪涌保护器
阅读次数:619 发布时间:2020-09-11
ZP-MDC/2浪涌保护器具有残压低、响应速度快、通流容量大,ZP-MDC/3防雷器产品寿命长、维护简单、ZP-MDC/4电涌保护器安装方便!
产品特点
★支持在线热插拔
★采用温控断路技术,避免火灾发生
★带有远程告警接点,方便远程监视
★有故障指示窗口,安装维护简单
应用范围
电源配电系统中的低压直流侧保护

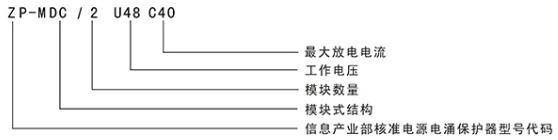

型号含义
技术参数
型号ZP- | MDC/2U48C40 | MDC/2U48C30 | MDC/2U24C20 | MDC/2U110C40 | MDC/2U220C40 |
试验类别 | Ⅱ类T2 | ||||
最大持续工作电压(Uc) | 75Vcc | 45Vcc | 175Voc | 320Voc | |
标称工作电压(Un) | 48Voc | 24Vec | 110Voc | 220Voc | |
标称放电电流(In) | 20kA(8/20μS) | 15kA(8/20μS) | 10kA(8/20μS) | 20kA(8/20μS) | |
最大放电电流(Imax) | 40kA(8/20μS) | 30kA(8/20uS) | 20kA(8/20μS) | 40kA(8/20uS) | |
保护模式 | +~PE、-~PE | ||||
保护水平(Up) | s600V | 6450V | ≤400V | s800V | 呢1.2kV |
响应时间(T) | <25ns | ||||
劣化指示 | 有 | ||||
相线(mm) | 26 | ||||
接地线(mm) | 210 | ||||
接地电阻(R) | ≤40 | ||||
外壳防护等级 | IP20 | ||||
工作环境 | -40C~+70C相对湿度<95%(25C) | ||||
外形尺寸(mm) | 36x90x65 | ||||
安装方式 | 35mm标准导轨上安装 |
相关产品型号:M385B120/3+1、M385B120/4P、M385C40/3+1、M385C40/4P、ZP-MDC/4、ZP-MDC/2
