BEC-40C/3P+N SPD防雷器
阅读次数:571 发布时间:2020-09-11

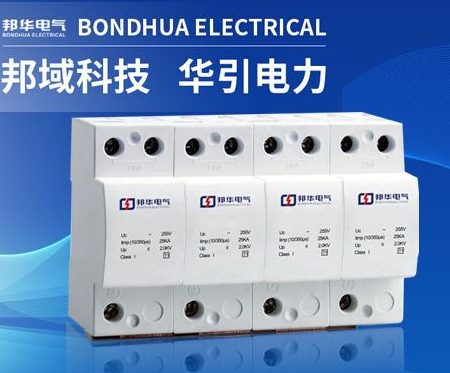

BEC-40C/3P+N SPD防雷器产品介绍
模块防雷器SPD的基本电路浪涌保护器的电路根据不同需要,有不同的形式,其基本元器件就是之前介绍的几种,一个技术精通的防雷产品研究工作者,可设计出五花八门的电路,好似一盒积木可搭出不同的结构图案。研制出既有效又性能价格比好的产品,是防雷工作者的重任。BEC-40C/3P+N SPD防雷器自主开发设计,带故障脱离指示机构,告警指示明显,高能电涌保护,内置瞬间过流断路装置。
BEC-产品参数
标称放电电流In(kA):40
最大放电电流Imax(kA):60(8/20µs)
最大持续工作电压Uc(V):385
电压保护水平Up(kV):≦2.1
温度范围:-40℃~+80℃
遥信功能:可选
老化热脱口功能:是
外壳:聚酰胺PA6阻燃增强
三相模块尺寸(长×宽×高):90×72×73mm
保护模式:L-PE、N-PE
BEC- 系列型号
BEC-40C/4P、BEC-40C/3P+N、BEC-60B/4P、BEC-80B/4P、BEC-100B/4P
BEC-40C/3P+N 产品性能
标称电压Un:被保护系统的额定电压相符,在信息技术系统中此参数表明了应该选用的BEC-40C/3P+N 保护器的类型,它标出交流或直流电压的有效值。
额定电压Uc:能长久施加在保护器的端,而不引起保护器特性变化和保护元件的电压有效值。
额定放电电流Isn:给保护器施加波形为8/20μs的标准雷电波冲击10次时,保护器所耐受的冲击电流峰值。
放电电流Imax:给保护器施加波形为8/20μs的标准雷电波冲击1次时,BEC-40C/3P+N 保护器所耐受的冲击电流峰值。
BEC-40C 电涌(浪涌)保护器防雷保护级别
由于雷电能量巨大,需要通过分级放电的方式将雷电能量释放到地面。对于第一级防雷,在发生雷击的输电线路上直接放电。二级避雷器是在原避雷器的残压区引起雷击的一种防护装置。当前一级有大量的雷电能量吸收时,三级避雷器中有一部分是巨大的能量,需要二级避雷器吸收。同时,通过一级防雷装置的输电线路会产生雷电电磁脉冲辐射LEMP。当线路足够长时,感应雷能量变大,需要二级防雷装置来释放雷电能量。三级防雷装置是保护LEMP和通过二级避雷器的剩余雷电能量。

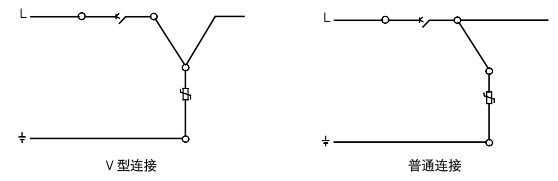

安装示意图
BEC-40C/3P+N SPD防雷器产品应用
BEC-40C/3P+N SPD防雷器可以作为终端设备电源部分的精细电涌保护装置,可用于雷击区域LPZ2-3区域或更高界面,广泛运用于计算机、调制解调器、脉动控制设备、工业控制系统和测量系统,保护它们不受由雷电或开关操作引起的浪涌过电压的损坏。具体选用BEC-40C/3P+N SPD防雷器时根据系统工作电压选用相应产品,有12V、24V、48V、60V、120V、230V六种电压可选。全面的电涌保护,还需要另外安装B级防雷器和C级过电压保护器。
