电涌SPN S65/4P 保护器
阅读次数：727 发布时间：2020-09-11

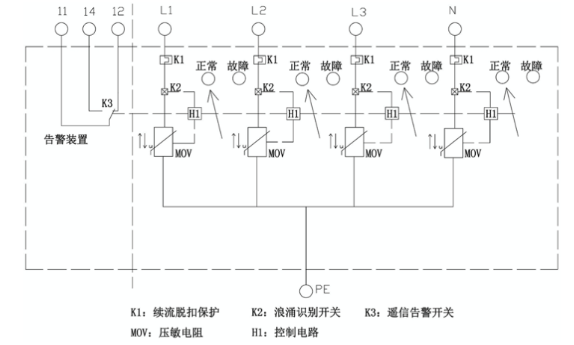

电涌SPN S65/4P 保护器 工作原理
SPD广泛应用于各级低压供配电系统中，用于限制配电系统中的大气过电压。当u<；%时，SPN S65/4P 电涌保护器的电阻值很高，有很小的泄漏电流通过；当u≥Si时，SPN S65/4P 电涌保护器的电阻值急剧下降。装置上的过电压瞬间释放。当电压返回u<；UA时，使电压骤降。SPD显示高阻抗。使其不超过各种用电设备的配电装置所能承受的额定冲击电压。保护设备免受雷击损坏。
SPN S 电涌产品型号
SPN S65/4P
SPN S65 4P
SPN S465
SPN S40
SPN S40/4P
SPN S440
SPN S240
SPN S20
SPN S20/4P
SPN S65/4P 避雷器产品特点
►高能电涌保护 ►内置瞬间过流断路装置
►遥信电涌保护 ►可插拔更换防雷模块
►失效检测指示 ►单模块放电电流10~40KA
►标准模块化 ►安装内置过热断路装置
►ns级反应速度 ►插拔防呆设计
电涌SPN S65/4P 保护器参数
浪涌Imax： | 20KA | 40KA | 60KA |
选配熔断器 | 16A | 16A | 32A |
选配断路器 | 20A | 25A | 32A |
选择导线mm2 | 6 | 6 | 10 |
浪涌UC： | 220V、385V、400V、420V、690V | ||
浪涌Up： | 1.2KV2.8KV | ||
组合方式 | 1P、1P+N、2P、3P、3P+N、4P | ||
响应时间 | ≤25ns(tA) | ||
浪涌Imax： | 20KA | 40KA | 60KA |
选配熔断器 | 16A | 16A | 32A |

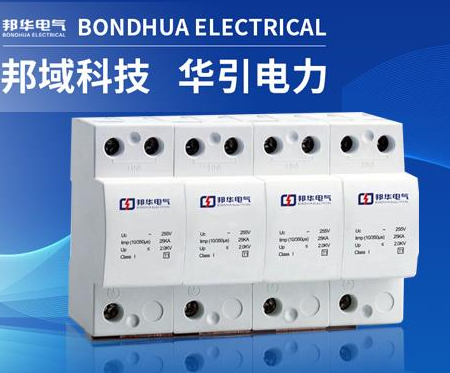

电涌SPN S65/4P 保护器
电涌SPN S65/4P 保护器安装要点
1、接线方向：SPN S65/4P 防雷器安装，一定要注意输入端IN和输出端OUT，不要接反，否则，将严重影响防雷效果，甚至影响设备正常工作。防雷器的输入端是相对雷电波的传播方向而言，即馈线输入端，而输出端接被保护设备。
2、接线方式：接线方式有串联和并联两种，一般只有端子接线才用串联接法，其他都用并联接法，具体以厂家的说明为准。
3、地线接法：地线接地长度要尽量短，一端直接压接于防雷器的接线端，接地线接于独立接地网（与电器接地隔离）或与三相电源中的地线相接。
4、安装位置：SPN S65/4P 防雷器应装在室内。同时注意防雷器附没有易燃易爆物，比如油库（站）、气库（站）、炸药、火药、烟花等，防止电火花引起火灾。
5、断电操作：安装时必须断开电源，严禁带电操作，操作前必须用万能表测试各段母线或接线端是否完全断电，确定断电后再进行接线。
6、导轨安装：装在导轨上的SPN S65/4P 防雷器，先将防雷器和空开卡在导轨上，将防雷器和空开靠紧后用固定卡子固定牢靠，装在屏内面板上的防雷器必须用螺丝将防雷器的四角固定牢靠，螺丝口必须垫上垫子，注意防雷器和空开的正反方向，按照上进下出的规律。
7、检查接线：检查接线出有没碰触在一起的，有碰触在一起的立即进行处理，以免造成设备短路等情况发生。
8、设备维护：SPN S65/4P 防雷器无需特别维护，只需定期检查其连接是否松动，工作状态指示灯是否正常。
