DXH06-FC385/4交流电源防雷器
阅读次数：1101 发布时间：2020-09-14
DXH06-FC385/4交流电源防雷器
DXH06-FC385/4浪涌保护器具有残压低、响应速度快、通流容量大，DXH06-FC385/4防雷器产品寿命长、维护简单、DXH06-FC385/4电涌保护器安装方便！
1、应用范围
DXH06-FC385/4电涌保护器，适用于220/380Va.c.电压系统，配电系统以及终端设备的电涌保护，应安装在防雷区1（LPZ1）和防雷区2（LPZ2）的界面处。
信息系统雷击电磁脉冲的防护应按其所处的建筑物条件、信息设备的重要程度、发生雷击事故严重程度等进行雷击风险评估，将信息系统雷击电磁脉冲的防护分为A、B、C、D四级，分别采用相应防护措施：
A级：宜在低压系统中采取3-4级SPD进行保护。
B级：宜在低压系统中采取2-3级SPD进行保护。
C级：宜在低压系统中采取2级SPD进行保护。
D级：宜在低压系统中采取1级或以上SPD进行保护。
说明:风险评估计算方法参见IEC61662：雷击损害风险的评估。

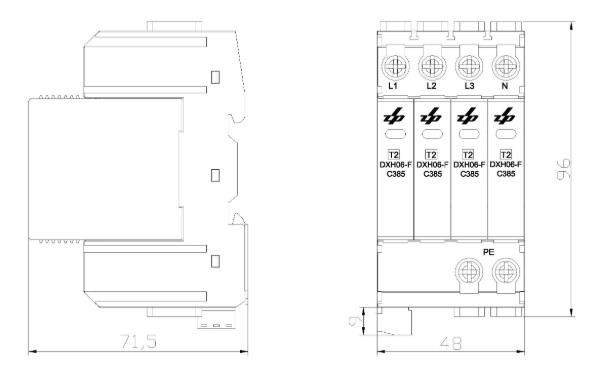

2、产品尺寸和接线图：
3、技术参数：
序号 | 技术指标 | 设备型号 |
DXH06-FC385/4 | ||
1 | 工作系统电压Un | 230/ 400V, 50Hz/ 60Hz |
2 | 产品类别 | T2 IEC61643-11 |
3 | 最大持续运行电压Uc | 385V a.c. |
4 | 标称放电电流In | 20kA（8/20μs） |
5 | 最大放电电流Imax | 40kA（8/20μs） |
6 | 短路电流 | 10kA |
7 | 对地漏电流Ic | ＜1mA |
8 | 限制电压Up@20kA | ≤1.8KV |
9 | 响应时间 | ≤25ns |
10 | 端口数量 | 1端口 |
11 | 串接熔丝 | 100A gL/ gG (input current>100A) |
12 | 保扩模式 | L——PE、N——PE |
13 | 内部保护装置 | 防雷单元内置热脱扣装置 |
14 | 接入导线截面 | 2.5～25mm2 |
15 | 裸线压接长度 | 12.5mm |
16 | 安装接线力矩 | 1.5Nm |
17 | 劣化失效指示 | 防雷模块具有指示窗口，故障状态下指示窗口变红色 |
18 | 遥信方式 | 告警干接点，NC-C-NO接点 |
19 | 遥信端子性能 | AC：250V/0.5A；DC：250V/0.1A，125V/0.2A，75V/0.5A |
20 | 遥信导线截面 | 最大1.5mm2 |
21 | 安装方式 | 标准导轨安装DIN rail 35mm |
22 | 外壳材料防火等级 | UL94-V0 |
23 | 外壳防护等级 | IP20 |
24 | 工作温度 | -40℃～+80℃ |
25 | 相对湿度 | ≤95％（25℃） |
26 | 海拔高度 | ≤3000m |
27 | 外形尺寸（不含接线端子） | 90mm×48mm×71.5mm |
相关产品型号：M385B120/3+1、M385B120/4P、M385C40/3+1、M385C40/4P、ZP-MDC/4、M385C40/4、ML350W25、MBCS100/3+1、DXH06-FCS/3+1R40、DXH06-FCS4R40、DXH06-FBZS/4B100、DXH06-FLB/4R25、DXH06-F/DC1500、DXH06-FBZS/3+MB100、DXH06-FCS/3+MR40、DXH06-FC385/4
4、订货须知：
质量标准及技术标准：按双方签署的技术附件，没有技术附件的按照国家标准执行，国家标准没有明确的按行业标准。
质量保证期：货到验收合格后12个月。
包装：符合国家包装标准，包装费用含在合同价款内，包装物不回收。
验收：按产品标准和双方签订的技术附件或国标/行业标准进行验收，在需方未收到货物前，供方对货物的正确性完整性负责。货物到达买方指定的交货地点，买方应按卖方提供的货物装箱单对所收货物数量、总包装数进行验收。
供方供货产品不应有对任何第三方知识产权的侵害，若因买方使用供方产品而受到的来自任何第三方的关于侵害知识产权的告诉及争议时，买方不承担责任，供方应自己承担费用与责任单独与第三方解决这些告诉及争议。
连接导线的选择：连接导体应符合相线要求，采用黄、绿、红色，中性线用浅蓝色，保护先用黄绿双色线，其截面积符合防雷技术规范要求。
