CPM-R65T自带熔断型电涌保护器CPM-RH65TA
阅读次数:914 发布时间:2020-09-14
CPM-R65T熔断组合型电涌保护器
CPM-R65T浪涌保护器具有残压低、响应速度快、通流容量大,CPM-R65T防雷器产品寿命长、维护简单、CPM-R65T电涌保护器安装方便!
产品描述
CPM-R系列是为适应用户需要而开发的新一代抑制感应雷或其他原因在供电网络中产生的过压、过流、浪涌的内置断路装置的专业防护产品。适用于交流(AC)50Hz额定工作电压380V及以下的供电网络中的用电设备免受各种电压浪涌的危害。

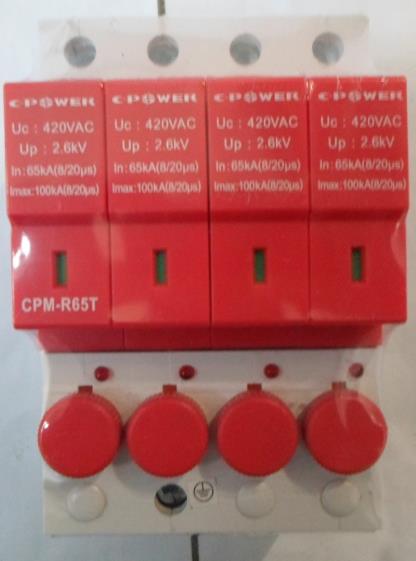

产品型号 CPM-R65T
●产品特点:
CPM-R系列产品将SPD所必须的短路保护集成于SPD模块内,不需配置熔断器,可安装在标准的35mm导轨上,与普通的熔断器+SPD模块相比较有以下优势:
1、残压降低50%以上,由于单独加装熔断器,在熔断器本身及连接导线上均存在电感,这样必然存在很大的残压。而采用CPM-R产品后,这部分残压几乎为零,因此能够更加有效的保护设备。
2、安装方便,节省空间,节约了配电柜的安装成本。
3、响应速度更快,整体特性全面提升。
4、N位置优点:无论哪一级线路泻放雷电流时均使路径最短,以使残压进一步降低。
特点
☆ 采用内部接线,整体结构紧凑,安装接地方便
☆ 高速反应,运作时间小于25ns
☆ 工作状态显示明显,绿色(正常)、红色(故障)
☆ 可附加功能,如声光报警(B)、故障遥信接点(X)。
SPD的正常工作条件
☆ 海拔高度不超过2000m
☆ 周伟空气温度:正常范围-5℃~+40℃
扩张范围:-40℃~+70℃
☆ 空气相对湿度:室内温度条件下30%-90%
☆ 于垂直面的倾斜不超过5°
☆ 无显著摇动和冲击振动的地方
☆ 无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃(包括导电尘埃)
●基本参数:
额定工作电压 Un(AC) | 380 | 保护水平Up | ≤2.0KV |
最大持续运行电压 Uc(AC) | 420 | 响应时间tA | ≤25ns |
标称放电电流 In(8/20μs)(KA) | 65 | 外形尺寸mm(长×宽×高) | 71.7×118.5×72 |
最大放电电流 Imax(8/20μs)(KA) | 100 | 接入线截面积(mm2) | 10≤S≤35 |
备注说明 |
熔断组合电源浪涌保护器:CPM-R100T、CPM-R80T、CPM-R65T、CPM-R40T、CPM-R20T
新款熔断一体电涌保护器:LiD100、LiD80、LiD50、LiD40、LiD20
轨道交通专用熔断一体SPD:CPM-RH100T、CPM-RH80T、CPM-RH65T、CPM-RH40T、CPM-RH20T
CPM-R65T避雷器十五年防雷经验,技术可靠, CPM-R65T过电压防雷器应用范围广, 价格合理,产品精良,性能优越,用心塑造安全!
