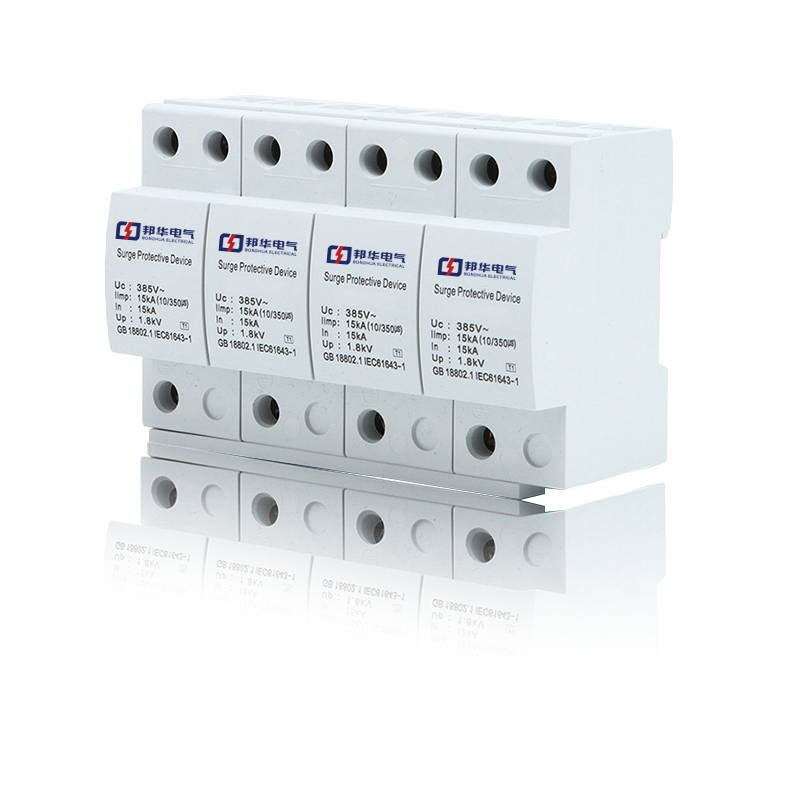

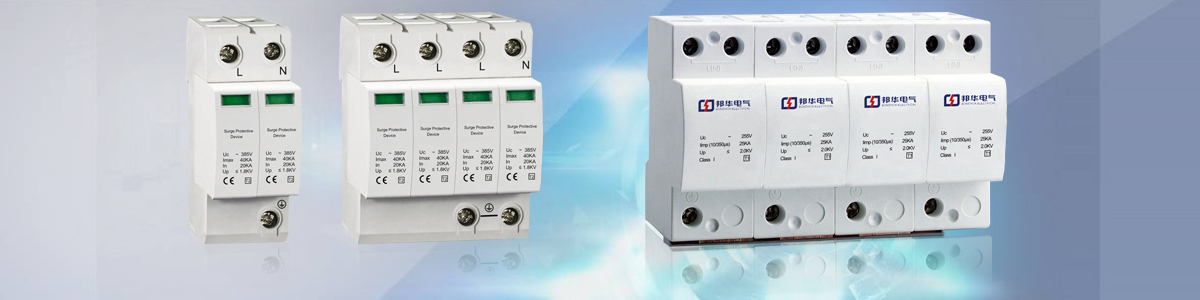

SPD避雷器BEC-20D/4P

SPD避雷器BEC-20D/4P符合SPD国家标准GB18802.1-2011要求规范，使用时并联在电源线路上，它利用其自身当两端电压高于规定电压后通过的电流呈指数规律增长的伏安特性，能够有效的将窜入电力传输线的瞬时过电压限制在设备或系统所能承受的电压范围内，达到将强大的雷电流泄流入地、抑制浪涌、泄流和限幅作用，从而保护被保护的设备或系统不受冲击而损坏。

技术参数

最大放电电流Imax（kA）：120（8/20µs）

最大持续工作电压Uc（V）：385

电压保护水平Up（kV）：≦2.5

温度范围：-40℃~+70℃

外壳：聚酰胺PA6阻燃增强

三相模块尺寸（长×宽×高）：144×67×92mm

BEC- 产品特性

电压保护级别Up：保护器在下列测试中的值：1KV/μs斜率的跳火电压；额定放电电流的残压。

响应时间tA：主要反应在保护器里的特殊保护元件的动作灵敏度、击穿时间，在一定时间内变化取决于du/dt或di/dt的斜率。

数据传输速率Vs：表示在一秒内传输多少比特值，单位：bps；是数据传输系统中正确选用防雷器的参考值，取决于系统的传输方式。

插入损耗Ae：在给定频率下保护器插入前和插入后的电压比率。

回波损耗Ar：表示前沿波在保护设备（反射点）被反射的比例，是直接衡量保护设备同系统阻抗是否兼容的参数。

纵向放电电流：指每线对地施加波形为8/20μs的标准雷电波冲击1次时，保护器所耐受的冲击电流峰值。

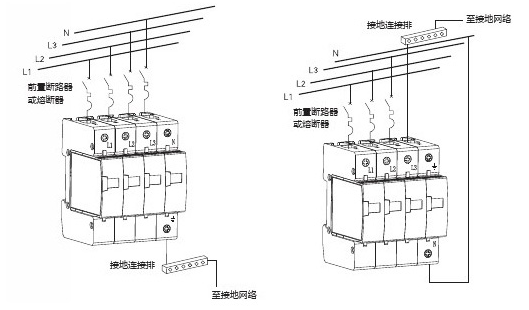

BEC-20D/4P电源防雷器安装要点

1接线方向：避雷器安装时，注意输入端进线，输出端出线，不要接反，严重影响防雷效果和设备的正常运行。避雷器的输入端是雷电波的传播方向，即馈线的输入端，输出端与被保护设备相连。

2连接方式：有两种连接方式：串联连接和连接连接。一般情况下，端子连接采用接线方式，其它接线方式采用接线方式。应以制造商的具体说明为准。

3接地方式：接地线的接地长度应短，一端应直接压在避雷器的端子上，独立接地网（与电器接地隔离）应与三相电源中的地线连接。

4安装位置：避雷器应安装在室内。同时需要注意的是，避雷器上没有附着易燃易爆物品，如油库（站）、油库（站）、炸药、火药、烟花爆竹等，以防电火花引起火灾。

5断电操作：安装时必须断开电源，严禁带电作业。作业前，必须用万用表测试各段母线端子是否完全断电，断电后再接线。

6设备维护：应定期检查其连接是否松动，工作状态指示灯是否正常。当工作状态指示灯为绿色时，表示避雷器工作正常。红色表示避雷器现有部件损坏，防雷效果差，必须更换。

SPD避雷器BEC-20D/4P产品型号

BEC-20D/4P

BEC-40C/4P

BEC-60B/4P

BEC-80B/4P

BEC-100B/4P

BEC-120B/4P

BEC-20D/3P+N

BEC-40C/3P+N

BEC-60B/3P+N
