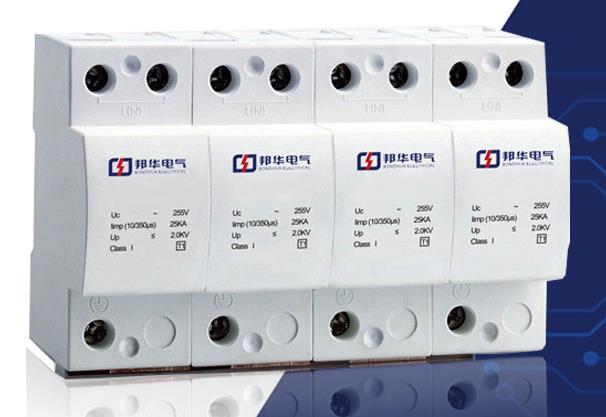

ZH1-B80/4-420 模块电源式浪涌保护器

阅读次数:718     发布时间:2020-09-16

ZH1-B80/4-420 电涌保护器

ZH1-B80/4-420浪涌保护器具有残压低、响应速度快、通流容量大,ZH1-B80/4-420防雷器产品寿命长、维护简单、ZH1-B80/4-420电涌保护器安装方便!


一. 适用范围:

     ZH1-B80/4-420系列低压配电系统用大通流电源电涌保护器,专为保护低压电气装置免遭由开关动作、雷击及电磁脉冲所产生的电涌危害而设计。采用高能压敏元件和先进防雷技术精心制作。应用于LPZ0A与LPZ1区界面的相线L、中性线N与保护线PE之间以及相线L和中性线N之间的等电位连接,安装在220/380V低压供电系统的电网进线处或总配电盘中,它可用于保护单相电源系统,也可用于保护三相电源系统;ZH1-B80还可配合NPE专用模块构成“1+1”或“3+1”模式使用,对TT、IT、TN-S、TN-C和TN-C-S供电系统提供雷击或电涌过电压保护。最大放电电流可达80KA,用于低压配电系统的第一级(B级)过电压保护。


二.技术参数:

型号

最大持续工作电压Uc

直流参数

电压V1mA

标称放电电流In(8/20us)

最大放电电流Imax8/20us

电压保护水平Up

ZH1-B80

275 V

430 V

40 kA

80 kA

1.6 kV

320 V

510 V

40 kA

80 kA

2.0 kV

385 V

620 V

40 kA

80 kA

2.2 kV

420 V(常用

680 V

40 kA

80 kA

2.5 kV

440 V

710 V

40 kA

80 kA

2.8 kV

460 V

750 V

40 kA

80 kA

3.0 kV

N-PE

255 V

600 V

40 kA

80 kA

1.5 kV

响应时间

25 ns

适用电源

220/380V 50HZ

工作环境

-40℃~+85

外壳材料

阻燃尼龙

防护等级

IP 20

配前置熔断器或断路器:  100A(分断电流35KA

连接导体的橫截面积:    625 mm2

三.常用规格型号:

单相电源

三相电源

ZH1-B80/2-420 ZH1-B80/1+NPE-420

ZH1-B80/3-420

ZH1-B80/4-420

ZH1-B80/3+NPE-420

四.产品特点:

ZH1-B80/4-420浪涌产生的时间非常短,大概在微微秒级。浪涌出现时,电压电流的幅值超过正常值的两倍以上。由于输入滤波电容迅速充电,所以该峰值电流远远大于稳态输入电流。电源应该限制AC开关、整流桥、保险丝、EMI滤波器件能承受的浪涌水平。反复开关环路,AC输入电压不应损坏电源或者导致保险丝烧断。

1. 内置多级热脱扣装置,为供电网络正常运行提供可靠保护。

2. 窗口颜色显示工作状态,红色指示产品故障,提示需更换。

3. 标准35mm导轨安装的模块化设计,便于安装和维护。

4. 电涌泄放能力大、电压保护水平低、响应速度快、无续流。

5. 高能压敏型,最大可承受峰值为80 kA的8/20us脉冲波。

6. 可选择附带遥信报警端子,提供故障远程监控功能。

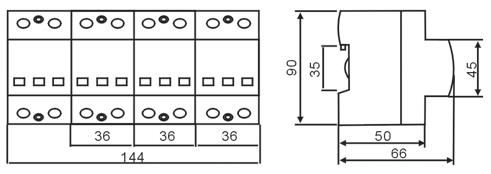

五.外形尺寸图:


ZH1-A系列电压开关型电源电涌保护器:ZH1-A15/4-275、ZH1-A25/4-275、ZH1-A35/4-275、ZH1-A50/4-275、ZH1-B200/4-420、ZH1-B150/4-420、ZH1-B120/4-420、ZH1-B100/4-420、ZH1-B80/4-420、ZH1-B60/4-420、ZH1-C40/4-420

ZH1-B80/4-420避雷器十五年防雷经验,技术可靠, ZH1-B80/4-420过电压防雷器应用范围广,  价格合理,产品精良,性能优越,用心塑造安全!
