GPU1-B25/440/4P 高能浪涌保护器 采购
阅读次数：1009 发布时间：2020-09-17

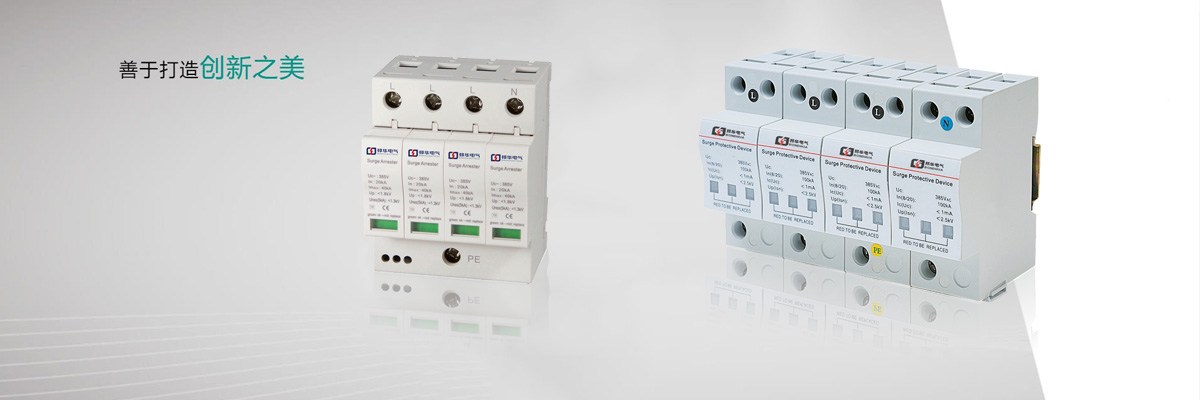

「GPU1-B25/440/4P浪涌保护器」
本公司专业生产及销售GPU1-B25/440/4P浪涌保护器，GPU1-B25/440/4P电涌保护器具有残压低、通流容量大、响应速度快。GPU1-B25/440/4P过电压防雷器安装方便，维护简单，产品寿命长！
型号参数：
| 产品型号 | GPU1-C20/3P | GPU1-C40/3P | GPU1-C60/3P | GPU1-C80/3P | GPU1-C100/3P |
| GPU1-C20/3P+N | GPU1-C40/3P+N | GPU1-C60/3P+N | GPU1-C80/3P+N | ||
| GPU1-C20/4P | GPU1-C40/4P | GPU1-C60/4P | GPU1-C80/4P | GPU1-C100/4P | |
| 最大持续工作电 压Uc(V) | 385V | 385V、460V | 385V、460V | 385V、460V | 385V、460V |
| 标称放电电流In(8/20)kA | 10 | 20 | 30 | 40 | 60 |
| 最大放电电流Imax kA | 20 | 40 | 60 | 80 | 100 |
| 电压保护水平 | 1.0 | 1.5 | 1.8/2.0 | 20./2.5 | 2.5/3.0 |
| 前置熔断器（A） | 32gG | 50 gG | 63 gG | 100 gG | 160 gG |
| 前置断路器（A） | 10C | 16C | 25C | 40C | 100C |
| 防护等级 | IP20 | ||||
| 温度范围 | -40℃~+80℃ | ||||
| 阻燃等级 | V0 | ||||
| 接线能力 | 2-35 mm2 | ||||
| 相对湿度 | 30%~90% | ||||
| 海拔高度 | 2000m | ||||
| 远程遥信接点 | 可选 | ||||
| 遥信触点性能 | 开关切换触点 | ||||
| 触点性能 | 125VAC/2A | ||||
| 安装方式 | 35mm标准导轨安装 | ||||
| 接线方式 | 并联 | ||||
| SPD安装部位 | 变压器低压母排或单体建筑总配电屏 | ||||
| SPD保护级别 | B 级保护 | ||||
| 符合标准 | IEC61643:1998 GB18802.1-2002 GA173-2002 | ||||
各级SPD选择的参数
（1）SPD-1
第一级电涌保护器SPD1若安装在某建筑物总配电室，用三片开关型电涌保护器就能满足系统的要求，我国现行的供电方式即使整个供电系统采用TN-S方式，而在总配电室N与PE是一个接地点，如此在配电机房总配电柜安装三片开关型SPD就能起到作用。N到地之间可以不加。
SPD-1选择的参数建议如下：
最大持续运行电压：Uc=440V
最大放电电流：一般按规范要求进行计算设计或参考标准中要求
保护电平：Up≤2.5KV
响应时间：tA≤100ns
（2）SPD-2
第二级电源电涌保护器是应用最广泛的一个产品，雷电电磁脉冲能对LPZ1区电源线入侵产生20KA以上的雷电流情况不多，因此第二级SPD作为限压型电涌保护器额定通流量In定位为20～40KA。
SPD-2建议技术参数选择如下：
最大持续运行电压：Uc=260～320V
额定放电电流（8/20μs）In=20KA
最大放电电流（8/20μs）Imax=40KA
保护电平：Up≤1.5KV
响应时间：tA≤25ns
（3）SPD-3
第三级电源电涌保护器一般安装于重要设备的前端，所谓细保护。
SPD-3建议技术参数选择如下：
最大持续运行电压：Uc=255V
标称放电电流（8/20μs）： In L→N 3KA N→PE 5KA
电压保护级别Up：L→N≤1.25KV L→PE≤1.5KV
响应时间：tA≤25ns
主要产品型号推荐：GPU1-C20/385/4P、GPU1-C40/385/4P、GPU1-C60/385/4P、GPU1-C80/385/4P、GPU1-C100/385/4P
公司有着十五年防雷经验！技术可靠，GPU1-B25/440/4P系列浪涌防雷器应用范围广, 产品精良，价格合理。西安邦华电气浪涌性能优越，用心塑造用电安全!欢迎您来电咨询：GPU1-B25/440/4P系列浪涌保护器
