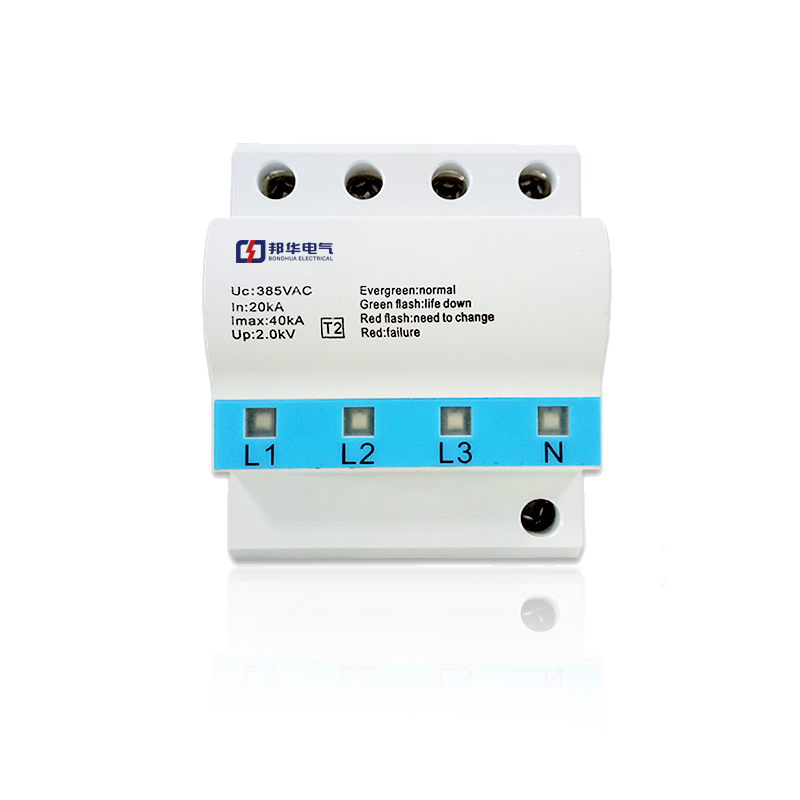

十五年防雷经验！技术可靠，CTR-15N/4P系列浪涌防雷器应用范围广,  产品精良，价格合理。西安邦华电气浪涌性能优越，用心塑造用电安全!欢迎您来电咨询：CTR-15N/3P+N系列浪涌保护器！

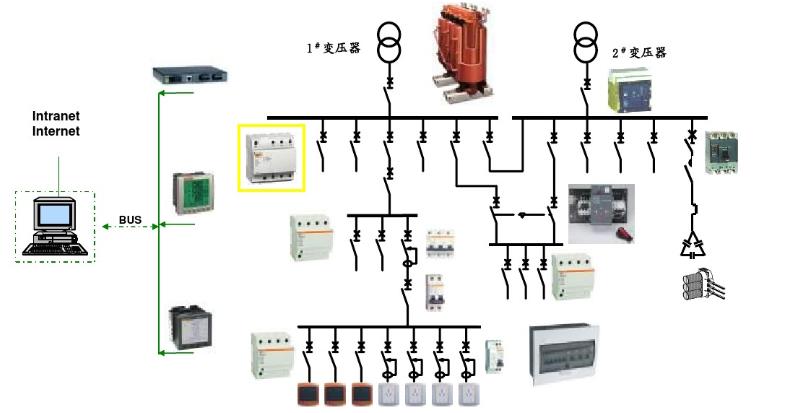

浪涌保护器在系统中的应用：

详细参数：

国际防雷标准简介

1．直击雷的防护（外部防雷）

 IEC1024-1：在1990年这是第一个国际防雷标准，它适用于高度60m及以下建筑物防雷装置的设计和安装，不适用于铁路系统、建筑物外的输变电系统和输电讯系统以及移动的船舶、车辆和飞机。

标准中第一句话是；“防雷装置不能阻止雷闪的形成”。林维勇老师最近参加 IEC／TC81标准修改时看到这句话进行了如下修改：“应该注意到，到目前为止还没有一种装置（或方法）能阻止雷电的产生，也没有能阻止雷击到建筑物上的器具和方法。采用金属材料接闪、引下并导入大地是目前唯一有效的外部防雷方法。”

在GB50057-94中，大量引用IEC的术语和定义，如防雷装置在IEC中为“用于对需要防雷的空间作防雷电效应的整个装置，它由外部防雷装置和内部防雷装置组成”。“外部防雷装置由接闪器、引下线和接地装置组成”。“内部防雷装置是除外部防雷装置以外的全部附加措施。它们可能减小雷电流在需要防雷的空间内所产生的电磁效应”。GB50057-94名词解释是：“防雷装置：接闪器、引下线、接地装置，过电压保护器及其它连接导体的总合。”请注意IEC在此提出了外部防雷与内部防雷的概念，外部防雷就是应用外部防雷装置（接闪器、引下线、接地装置或兼而有之的法拉第笼）吸引雷电并尽快和畅通无阻的将雷电流引入地中安全泄放。马宏达老师分析认为：防雷如同防洪，其原理是为雷电脉冲电流提供一条低阻抗的通道（注：外部防雷），同时防止通过磁场和电场对设备的干扰（注：内部防雷）。对半导体消雷器之争焦点首先在于其是否能阻止雷闪的形成（所谓“消雷”功能），其次在于利用非金属材料接闪（如碳素纤维外涂漆物，或如优化避雷针使用玻璃钢管内置食盐水等高阻液体）在接闪器与引下线之间串上35KΩ的“限流”物，是否会产生积极的作用，对照IEC标准说明的原理，应该是非常明白的了，迄今为止IEC的标准中未对任何非常规接闪器给予肯定。在国外只有法国、西班牙和南斯拉夫分别批准了E.S.E（具有提前放电功能的避雷针）标准，但在1992年和1995年IEC／TC81会议上，都没有作出明确的决定，既不否定，也不肯定，只是呼吁各国科学家对这类避雷装置作更深入的研究。

我们可从IEC1024系列标准的标题上得知，目前已颁布和尚属草案的1024-l、2、3和1-1、l-2都是外部防雷标准，但均与内部防雷关联。如1998年5月颁布的IEC1024-1-2附录B的标题为：“内部装置中抗感应电流影响的防护”。内容涉及到除外部防雷装置之外的线路屏蔽，适合的内部线缆布线路径和内部电气与通信装置的定位。同时示例说明一个建筑物上一次雷击造成的电压和能量的估算方法。IEC1024-2对高于60m的建筑物提出了防雷的附加条件，IEC1024-3对易燃易爆场所提出了附加条件。

 IEC外部防雷标准给人总的感觉是比较细，有些国外标准如美国防火协会（NFPA780：1992）的“雷电防护规程”，英国标准（BS6651；1992）的“构筑物避雷的实用规程”，日本工业标准J15（JISA4201-1992）“构筑物等的避雷设备”也同样细致的对船舶、风力发电站、体育场、大帐篷、树木、桥梁、停泊的飞机、储罐、海滨游乐场、码头乃至露天家畜养殖场的外部防雷做出规定。特别要提出的是，一些标准对石头山地的接地装置在很难达到规定的低阻值时做出这样的规定：在地面平铺环型扁钢，并与被保护物的引下线在四个方向连接，环型地的半径不应小于5m，这种等电位连接方式同样能起作用。

关于外部防雷国家标准和国外标准一致认为：外部防雷的标准是建立在对雷电的统计规律上的，是在绝对保护与防雷装置耗费之间取的折衷方案。也正是GB50057-94中所讲的：“按照本规范设计的防雷装置的防雷安全度不是100％”。今年1月林维勇老师在写给我的一封信中介绍了修改GBJ57-83为GB50057-94过程中的一件事：采用滚球法后，保护范围比过去小很多，因此需增加避雷针和架空线的高度或数量，一些单位，特别是那些经常采用独立避雷针和架空线的单位有意见，最后只能将IEC规定的滚球半径加大，一类由20m加大到30m，二类由30m加大到45m，这也是一种妥协或折衷。

2．雷击电磁脉冲的防护（内部防雷）

 IEC61312系列目前正式颁布的有1312-l通则：1995年。这个通则介绍了内部防雷的原则，同时对1992年版1024-1-l公布的雷电流参数确认和给出雷电波形图。分析和研究雷电流参数是雷击电磁脉冲（LEMP）防护的基础。

 1998年3月IEC61312-2的投票稿“建筑物的屏蔽、内部等电位连接及接地”交各国IEC委员会投票，其截止时间为1998年8月31日，很快便可颁布施行。这项标准对建筑物的屏蔽计算、等电位连接网络和共用接地做出了详细的规定。最近西安交大叶佩生教授主编的《计算机机房环境技术》一书出版，在第六、七章大量引用了IEC标准，而第八章“计算机机房屏蔽技术”由于定稿时尚未拿到我们（广东省防雷中心和华云克雷公司）对IEC61312-2新版的译稿。

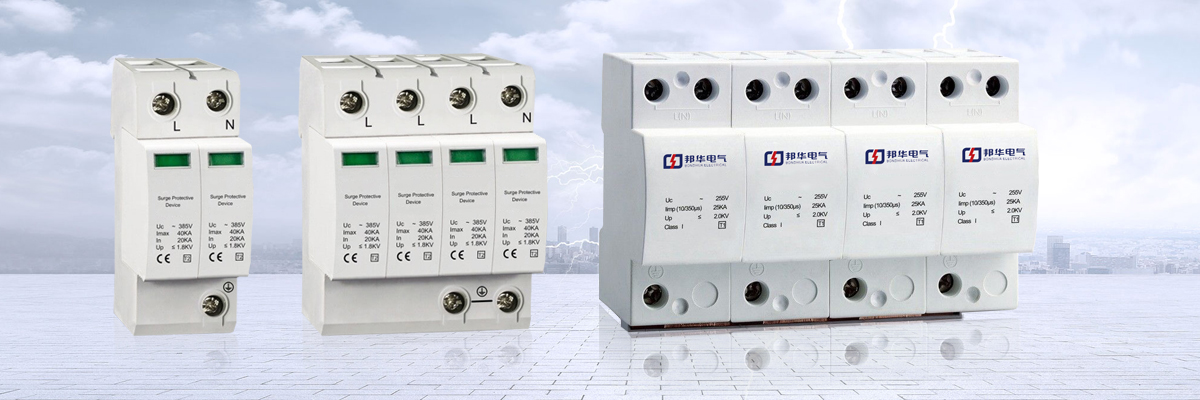

相关产品型号：CTR-15N/4P、CTR-25N/4P、CTR-45N/4P、CTR-45NT/4P、CTR-15N/3P+N、CTR-25N/3P+N、CTR-45N/3P+N、CTR-45N(T)/3P+N

本公司专业生产及销售CTR-15N/4P浪涌保护器，CTR-15N/4P电涌保护器具有残压低、通流容量大、响应速度快。CTR-15N/3P+NPE过电压防雷器安装方便，维护简单，产品寿命长！
