过电压BEC-100B/3P+N保护器

阅读次数:679     发布时间:2020-09-21

BEC-100B/3P+N


过电压BEC-100B/3P+N保护器主要型号

BEC-120B/3P+N、BEC-80B/3P+N、BEC-60B/3P+N、BEC-40C/3P+N、BEC-20D/3P+N


浪涌SPD概述

浪涌防护器,又称防雷器,是为各种电子设备、仪器仪表和通信线路提供安全性防护的电子设备。当电路或通信线路因外界干扰忽然产生峰值电流或电压时,BEC-100B/3P+N浪涌保护器能短时间分流,避免浪涌对电路之中其他设备的损坏。


BEC-技术参数

标称放电电流In(kA):20(8/20µs)

冲击放电电流Imax(kA):20(10/350µs)

最大持续工作电压Uc(V):385

电压保护水平Up(kV):≦2.0

温度范围:-40℃~+80℃

遥信功能:可选

老化热脱口功能:是

外壳:聚酰胺PA6阻燃增强

单模块尺寸(长×宽×高):90×34.3×64mm

保护模式:L-PE、N-PE

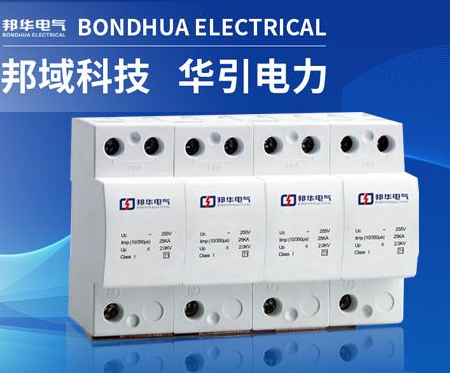

20200921/5f686bdedfbab.png产品使用及安装位置

BEC-100B/3P+N长距离架空进线进楼时零线重复接地。

N为电源进线端子,l'和N'为设备引线端子。

建议将电源地线(PE)与防雷地线(接地电阻≤4Ω)连接。

建议导线尺寸:不小于10平方米,要求短而直的导线。

当BEC-100B/3P+N保护器的运行参数与保护器运行参数不相同时,可能会影响保护器的运行参数。建议在选型时确定设备的工作电压。

绿色指示灯为稳定指示灯。如果检测按钮不显示,则无效,红色指示灯为故障显示。也就是说,当红色指示灯亮时,表示产品或电路有故障,应立即检查或更换电路。

UPS浪涌保护器性能平稳,无需特定维护。建议在雷雨季节左右检查。

保护器的维护和拆卸应由专业电工操作。


过电压BEC-100B/3P+N保护器用途

本单相箱式BEC-100B/3P+N保护器系列产品用于lpz1或lpz2与lpz3交界处,即III级,通常安装在UPS设备后端。适用于电源的三级细致防雷,特别适用于计算机中心、监控室、信息设备、光学数控机床、计算机等低精度设备的UPS电源的浪涌保护。

特别适用于机房等UPS电源的准确浪涌保护。

BEC-100B/3P+N保护器所有接线必须保证电气连接稳固可信。防雷接地应符合防雷规范要求(接地电阻建议不大于10Ω),接地线应尽量短直。
