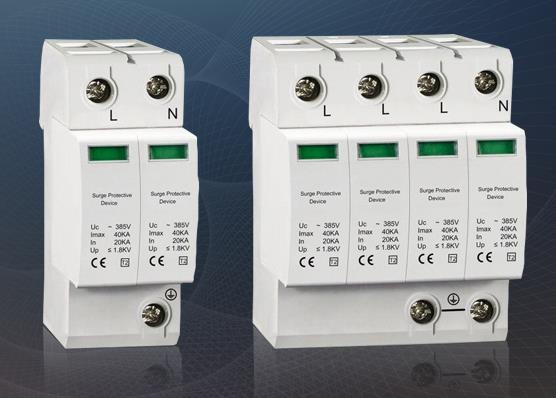

LKX-M380/4/120 系列浪涌保护器
阅读次数:684 发布时间:2020-09-23
■型号含义:
LKX -M 380 /4 /□
| | | | | 10-160:最大放电电流Imax(kA)
| | | | 4:3块或4块压敏模块
| | | 380:电源类型(V)
| | M(Module):模块
| 浪涌保护器
■产品用途
标称放电电流为60kA及以上的防雷模块适用于重要场所的总电源防雷保护;标称放电电流为20-40kA的防雷模块适用于各种电源系统(如UPS电源、机房电源等)的防雷保护;标称放电电流为5kA、10kA的防雷模块适用于各种设备电源的防雷保护;C+D、B+C型电源防雷模块适用于要求有低限制电压的电源系统防雷保护。该产品广泛用于移动通信基站、微波通信局/站、电信机房、工业厂矿、民航、金融、证券等电源系统,如各种配电站、配电房、配电柜、交直流配电屏、开关箱以及其它各种重要且易遭受雷击的设备。
■产品特点
● 选用优质压敏电阻,性能稳定可靠。
● 适用于不同电网制式,保护更全面。
● 高雷电放电能力,ns级响应速度。
● 内置过热断路装置。
● 失效检测指示。
● 除单片宽度为9mm的模块外:遥信报警接口。
● 35mm 导轨安装,标准模块化设计。
● 节能、环保,安装简单、方便,无须特殊维护。
■技术参数
名称 | 型号 | 规格 | 标称放 电电流 In(kA, 8/20μs) | 最大放 电电流 Imax(kA, 8/20μs) | 电压保 护水平 Up(kV) | 响应 时间 tA(ns) | 额定工 作电压 Un(VAC) | 最大持 续工作 电压 Uc(VAC) | 漏电流 0.75U1mA (μA) | 放电管 直流放 电电压(V) | 放电管最 大放电电 流(kA, 8/20μs) | 工作温度 (℃) |
三相电源防雷模块 | LKX-M380/4/20 | Uc385、9mm | 10 | 20 | 1.5 | ≤25 | 380 | 385 | ≤20 | — | — | -40 ~ +85 |
LKX-M380/4/20 | Uc275、9mm | 10 | 20 | 1.2 | 220 | 275 | ||||||
LKX-M380/4/10 | 18mm | 5 | 10 | 1.0 | 380 | 385 | ||||||
LKX-M380/4/20 | Uc385、18mm | 10 | 20 | 1.5 | 380 | 385 | ||||||
LKX-M380/4/20 | Uc275、18mm | 10 | 20 | 1.2 | 220 | 275 | ||||||
LKX-M380/4/40 | Uc385、18mm | 20 | 40 | 1.8 | 380 | 385 | ||||||
LKX-M380/4/40 | Uc275、18mm | 20 | 40 | 1.5 | 220 | 275 | ||||||
LKX-M380/4/60 | 18mm | 30 | 60 | 2.1 | 380 | 385 | ||||||
LKX-M380/4/80 | 18mm | 40 | 80 | 2.2 | 380 | 385 | ||||||
LKX-M380/4/80 | 36mm | 40 | 80 | 2.2 | ≤25 | 380 | 385 | |||||
LKX-M380/4/120 | 60 | 120 | 2.5 | |||||||||
LKX-M380/4/130 | 65 | 130 | 2.7 | |||||||||
LKX-M380/4/140 | 80 | 140 | 3.2 | |||||||||
LKX-M380/4/160 | 100 | 160 | 3.3 |
■安装说明
● 安装前必须切断电源,严禁带电操作。
● 建议在防雷模块前端串联熔断器或自动断路器。
● 安装时请根据安装示意图所示连接,其中L1、L2、L3为相线,N为零线,PE为地线,切勿错接。安装完成后,合上自动断路器(熔断器)开关,检查工作状态是否正常。
● 安装完毕后(9mm、18mm的模块应将模块插到位),检查防雷模块是否正常工作。
● 防雷模块在使用期间,应定期检测并查看故障显示窗口状态,当故障显示窗呈红色(或带遥信的产品遥信端子输出报警信号)时,表示防雷模块发生故障,应及时维修或更换。
● 并联式电源防雷模块应并联安装(也可采用凯文接线方式),单片宽度为36mm的模块,可以采用双接线方式连接,一般情况下,只需连接两个接线柱中的任意一个即可。连接线要求牢固可靠,且要求短、粗、直。
相关产品型号:LKX-M380/4/20、LKX-M380/4/40、LKX-M380/4/60、LKX-M380/4/80、LKX-M380/4/100、LKX-M380/4/120、LKX-M380/4/150、LKX-M380/4/160
