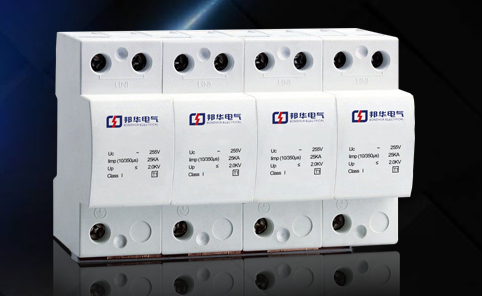

过电压GPU1-C100/460/4P浪涌
阅读次数：542 发布时间：2020-09-24
过电压GPU1-C100/460/4P浪涌重要参数
产品型号 | GPU1-C20 | GPU1-C40 | GPU1-C60 | GPU1-C80 | GPU1-C100 | |
最大持续工作电压Uc（V） | 385/460 | 385/460 | 385/460 | 385/460 | 385/460 | |
标称放电电流In（8/20）kA 最大放电电流Imax（8/20）kA | 10 20 | 20 40 | 30 60 | 40 80 | 60 100 | |
电压保护水平 Up（kV） | L/N-PE | 1.2 | 1.6/1.8 | 2.0/2.2 | 2.2/2.5 | 2.5/3.0 |
N-PE | 1.0 | 1.2/1.2 | 1.5/1.5 | 2.0/2.0 | 2.5/2.5 | |
后备保护器（SCB） | GP-BP/20 | GP-BP/40 | GP-BP/60 | GP-BP/80 | GP-BP/100 | |
防护等级 温度范围 | IP20 -40℃ - +85℃ | |||||
阻燃等级 | V0 | |||||
接线能力 | 6～25mm2 | |||||
相对湿度 组合方式 | ≤95％ 1P/2P/3P/4P | |||||
1P+N/3P+N | ||||||
远程遥信接点* | 可选 | |||||
遥信触点性能 | 开关切换触点 | |||||
遥信端子导线截面 | 1.5mm2 | |||||
SPD系列产品
GPU1-C20、GPU1-C40、GPU1-C60、GPU1-C80、GPU1-C100、GPU1-C100/385/4P、GPU1-C100/460/4P
过电压保护器GPU1-产品特性
电压保护级别Up：GPU1-C100/460/4P浪涌保护器在下列测试中的值：1KV/μs斜率的跳火电压；额定放电电流的残压。
响应时间tA：主要体现在保护器中特殊保护元件的动作灵敏度和击穿时间。时间的变化取决于Du/DTDI/dt的斜率。
数据传输速率vs：表示每秒传输的比特数，单位为BPS，是数据传输系统中正确选择GPU1-C100/460/4P避雷器的参考值，其防护取决于系统的传输方式。
插入损耗Ae：在给定频率下保护器插入前和插入后的电压比率。
回波损耗Ar：它代表保护装置反射的前波（反射点）的比例，是直接测量保护装置是否与系统阻抗兼容的参数。
纵向放电电流：指每线对地施加波形为8/20μs的标准雷电波冲击1次时，保护器所耐受的冲击电流峰值。

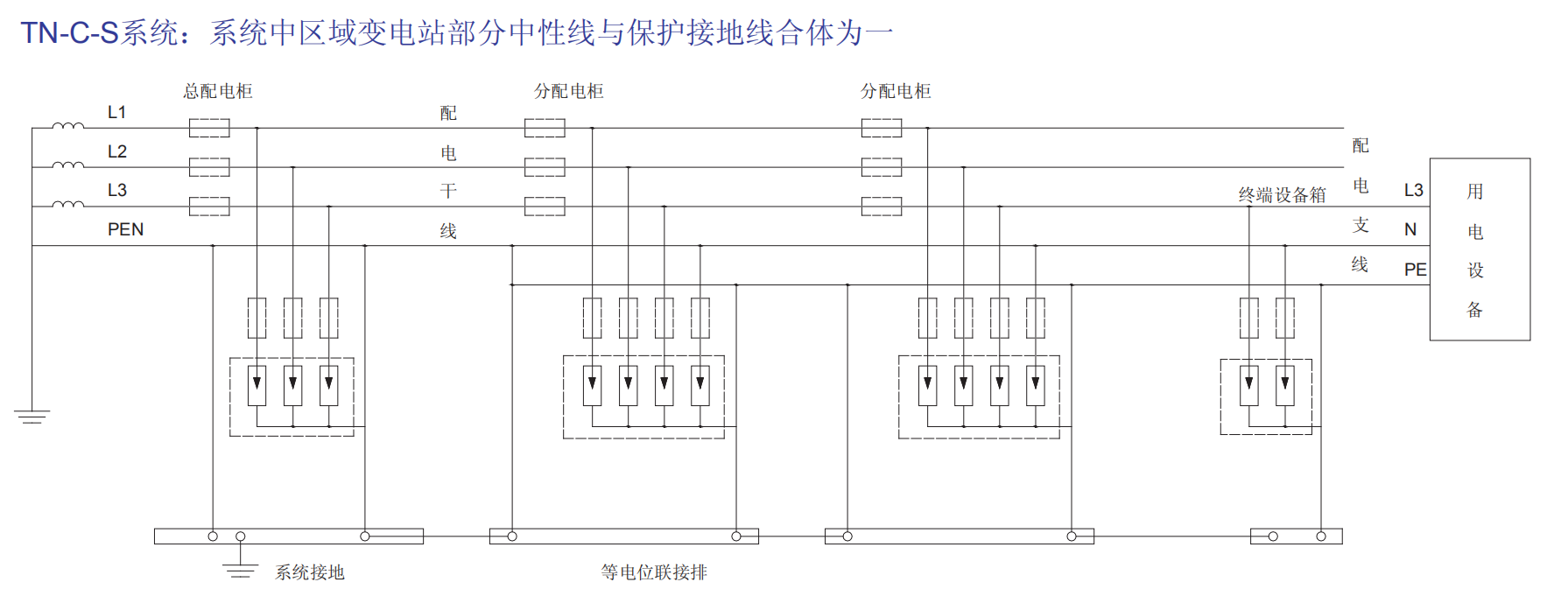

GPU1-C系列电涌接线图
过电压GPU1-C100/460/4P浪涌发展前景
目前，制约我国工业快速健康发展的问题还很多。GPU1-C100/460/4P浪涌防护器一般安装在供电线路之上，其安装位置在电气装置外部。经国家输电部门批准，可安装在离建筑物最近的电力线路之上，即架空线路和变压器线路之上。如果电子设备对GPU1-C100/460/4P过电压保护有较高要求，过电压的发生会导致爆炸、火灾等严重后果。当重要电子设备的过电压能力特别低时，应增加GPU1-C100/460/4P浪涌保护器的安装。随着科技的不断发展，浪涌产品将会有一个光明的未来。
过电压GPU1-C100/460/4P浪涌系列反应灵敏，及时响应需求，GPU1-C100/460/4P浪涌价格合理，资质齐全，坚守质量成就品牌！ 欢迎您来电详询GPU1-C100/460/4P浪涌保护器！
