IES-4/40 模块式电涌保护器
阅读次数:703 发布时间:2020-09-25
本公司专业生产及销售IES-4/40系列浪涌保护器,IES-4/40电涌保护器具有残压低、通流容量大、响应速度快。IES-4/40过电压防雷器安装方便,维护简单,产品寿命长!

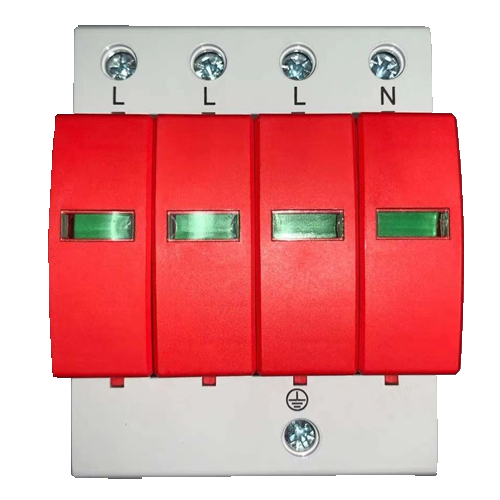

IES-4/40
IES-4/40浪涌保护器是模块化、导轨式安装的浪涌保护器,对工业、商业和医疗等诸多行业提供完善的保护。该系列产品是模块化结构,可方便地安装于标准35mm导轨上,体积小、重量轻,可提供单相系统的L-N和N-E的浪涌电流和瞬态过电压保护
40KA系列产品:IES-2/40、IES-1P+N/40、IES-3P+N/40、IES-4/40
产品参数:
保护模式 | 2P、1P+N-PE | 4P、3P+N-PE | |
安装方式 | 并联 | 并联 | |
额定工作电压 | Un | 220V | 380V |
最大持续工作电压 | Uc | 385V | 385V |
标称放电电流(8/20µs) | In | 2×20kA | 4×20kA |
最大放电电流(8/20µs) | Imax | 2×40kA | 4×40kA |
电压保护水平 | Up | ≤1.5kV | ≤1.5kV |
响应时间 | tA | ≤25ns | ≤25ns |
漏电流(阻性) | IL | <1µA | <1µA |
LED状态显示 | 有 | 有 | |
报警遥信节点 | 可选配 | 可选配 | |
工作温度 | -40℃~+80℃ | -40℃~+80℃ | |
工作湿度(25℃) | ≤95% | ≤95% | |
海拔高度 | <3658m | <3658m | |
重量 | 200g | 320g | |
外形尺寸 长×宽×高 | 88×36×70mm | 88×72×70mm |
接线方式:
IES-4/40防雷击保护的选用,分为4个等级,IEC61312-1规定:10/350μs是首次雷击波型,用于电源的第一级(A级)保护,值得注意的是这只是雷击波的测试波型,而不是雷电的实际波型;8/20μs是用在首次后的B级、C级、D级雷击保护,二者在本质上是没有区别,只是反映了保护器件能分流雷电流能量大小而已!
公司有着十五年防雷经验!技术可靠,IES-4/40系列浪涌防雷器应用范围广, 产品精良,IES-4/40价格合理。西安邦华电气浪涌性能优越,用心塑造用电安全!欢迎您来电咨询:IES-4/40系列浪涌保护器
