EC-30/4P-480 防雷SPD保护器
阅读次数：393 发布时间：2020-09-25

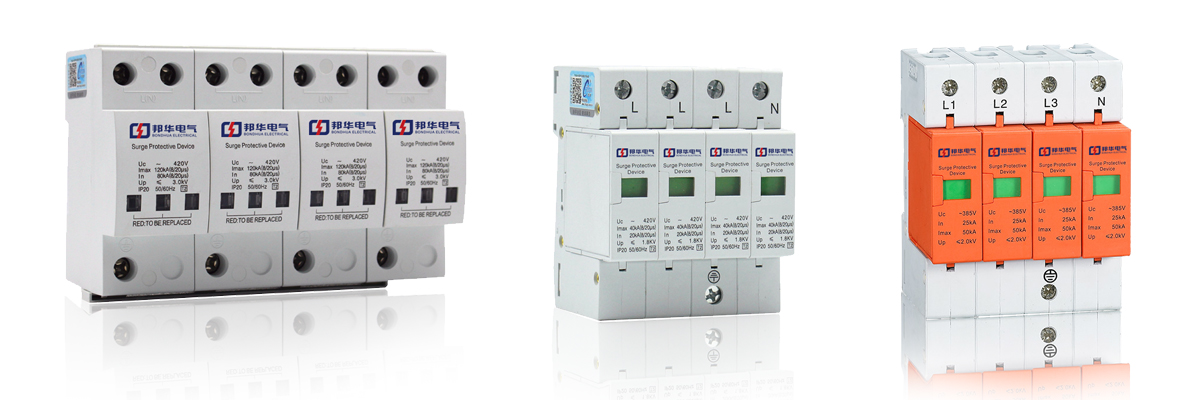

EC-30/4P-480
EC系列浪涌保护器是一系列模块化、导轨式安装的浪涌保护器，适用于低压配电系统中400伏电压等级。对工业、商业和医疗等诸多行业提供完善保护的电源浪涌保护器。该系列产品是模块化结构，可方便地安装于标准35mmDin轨道上（符合4388DIN标准）。其体积小、重量轻，可提供三相系统的L-N，L-E和N-E的浪涌电流和瞬态过电压保护。
特点： ·由于元件的最大持续运行电压达480V，所以特别适用电压不很稳定的地区。它不会出现由于电波动而引起的损坏、冒烟、甚至起火。并保持正常的保护特性，完全符合UL1449标准。
·在没有雷击的情况下，元件内的MOV是与电源脱离的。只有在高频雷电浪涌到达时，MOV才被快速地接入电路。所以，MOV的衰老过程非常慢，寿命很长。
·具有遥信节点，可以通过此节点进行远程监控。
·具有LED状态指示，可显示模块的工作状态。
优点：·所有模块均采用大冗余量设计，性能稳定可靠。
·采用浪涌识别技术，漏电流小，响应速度快、残压低。
·一体化模块机构，可以快捷、方便地安装于35mm的DIN轨道上，即使在狭窄的空间也可以快捷完成安装。安全性：·设备内置温度熔断器，提供对回路的保护，当MOV故障时，温度熔断器熔断，切断回路，不会造成电源故障。
EC-30/4P-480技术参数：
型号 | EC-100/1P-480 | EC-80/1P-480 | EC-50/4P-480 | EC-30/4P-480 | EC-15/4P-480 | |
保护模式 | 4P、3P+N-PE、1P+N-PE | 4P、3P+N-PE | ||||
安装方式 | 并联 | |||||
额定工作电压 | Un | 220V/380V | 220V/380V | 380V | 380V | 380V |
最大持续工作电压 | Uc | 480V/相 | 480V/相 | 480V/相 | 480V/相 | 480V/相 |
标称放电电流（8/20µs） | In | 80kA | 60kA | 4*40kA | 4*20kA | 4*10kA |
最大放电电流（8/20µs） | Imax | 100kA | 80kA | 4*50kA | 4*30kA | 4*15kA |
电压保护水平 | Up | ≤3.2kV | ≤2.1kV | ≤2.6kV | ≤1.9kV | ≤1.5kV |
漏电流 | IL | <1µA/相 | <1µA/相 | <1µA/相 | <1µA/相 | <1µA/相 |
响应时间 | tA | <5ns | <5ns | <5ns | <5ns | <5ns |
连接导线截面积 | 最大25mm2 | 最大25mm2 | 最大25mm2 | 最大25mm2 | 最大25mm2 | |
紧固扭矩 | 最大4.5Nm | 最大4.5Nm | 最大4.5Nm | 最大4.5Nm | 最大4.5Nm | |
浪涌识别技术 | 有 | 有 | 有 | 有 | 有 | |
LED状态显示 | 有 | 有 | 有 | 有 | 有 | |
报警遥信节点 | 可选配 | 可选配 | 可选配 | 可选配 | 可选配 | |
工作温度 | -40℃~+80℃ | -40℃~+80℃ | -40℃~+80℃ | -40℃~+80℃ | -40℃~+80℃ | |
海拔高度 | <3658m | <3658m | <3658m | <3658m | <3658m | |
重量 | 430g | 400g | 380g | 350g | 330g | |
外形尺寸 长×宽×高 | 88×72×70mm | 88×72×70mm | 88×72×70mm | 88×72×70mm | 88×72×70mm | |
