EC-65/1P-690 风电光伏浪涌保护器 EC-65/1P-1000

阅读次数:501     发布时间:2020-09-25

EC-65/1P-690系列浪涌防雷器应用范围广,  产品精良,EC-65/1P-690价格合理。西安邦华电气浪涌性能优越,用心塑造用电安全!欢迎您来电咨询:EC-65/1P-690系列浪涌保护器

EC-65/1P-690


EC-65/1P-690

EC系列浪涌保护器是一系列模块化、导轨式安装的浪涌保护器,适用于低压配电系统中400伏电压等级。对工业、商业和医疗等诸多行业提供完善保护的电源浪涌保护器。该系列产品是模块化结构,可方便地安装于标准35mmDin轨道上(符合4388DIN标准)。其体积小、重量轻,可提供三相系统的L-N,L-E和N-E的浪涌电流和瞬态过电压保护。

特点: ·由于元件的最大持续运行电压达480V,所以特别适用电压不很稳定的地区。它不会出现由于电波动而引起的损坏、冒烟、甚至起火。并保持正常的保护特性,完全符合UL1449标准。

         ·在没有雷击的情况下,元件内的MOV是与电源脱离的。只有在高频雷电浪涌到达时,MOV才被快速地接入电路。所以,MOV的衰老过程非常慢,寿命很长。

         ·具有遥信节点,可以通过此节点进行远程监控。

         ·具有LED状态指示,可显示模块的工作状态。

优点:·所有模块均采用大冗余量设计,性能稳定可靠。

         ·采用浪涌识别技术,漏电流小,响应速度快、残压低。

         ·一体化模块机构,可以快捷、方便地安装于35mm的DIN轨道上,即使在狭窄的空间也可以快捷完成安装。安全性:·设备内置温度熔断器,提供对回路的保护,当MOV故障时,温度熔断器熔断,切断回路,不会造成电源故障。


技术参数:

型号


EC-100/1P-690

EC-80/1P-690

EC-65/1P-690

EC-100/1P-1000

EC-80/1P-1000

EC-65/1P-1000

保护模式


4P3P+N-PE1P+N-PE

安装方式


并联

额定工作电压

Un

690V

690V

690V

1000V

1000V

1000V

最大持续工作电压

Uc

520V/

520V/

520V/

670V/

670V/

670V/

标称放电电流(8/20µs

In

80kA

60kA

50kA

70kA

60kA

50kA

最大放电电流(8/20µs

Imax

100kA

80kA

65kA

100kA

80kA

65kA

电压保护水平

Up

<2.4kV

<2.4kV

2.3kV

<2.5kV

<2.5kV

2.4kV

漏电流(阻性)

IL

<1µA/

响应时间

tA

<5ns

连接导线截面积


最大25mm2

紧固扭矩


最大4.5Nm

浪涌识别技术


LED状态显示


报警遥信节点


可选配

工作温度


-40~+80

海拔高度


<3658m

重量


430g

外形尺寸 长×宽×高


88×72×70mm

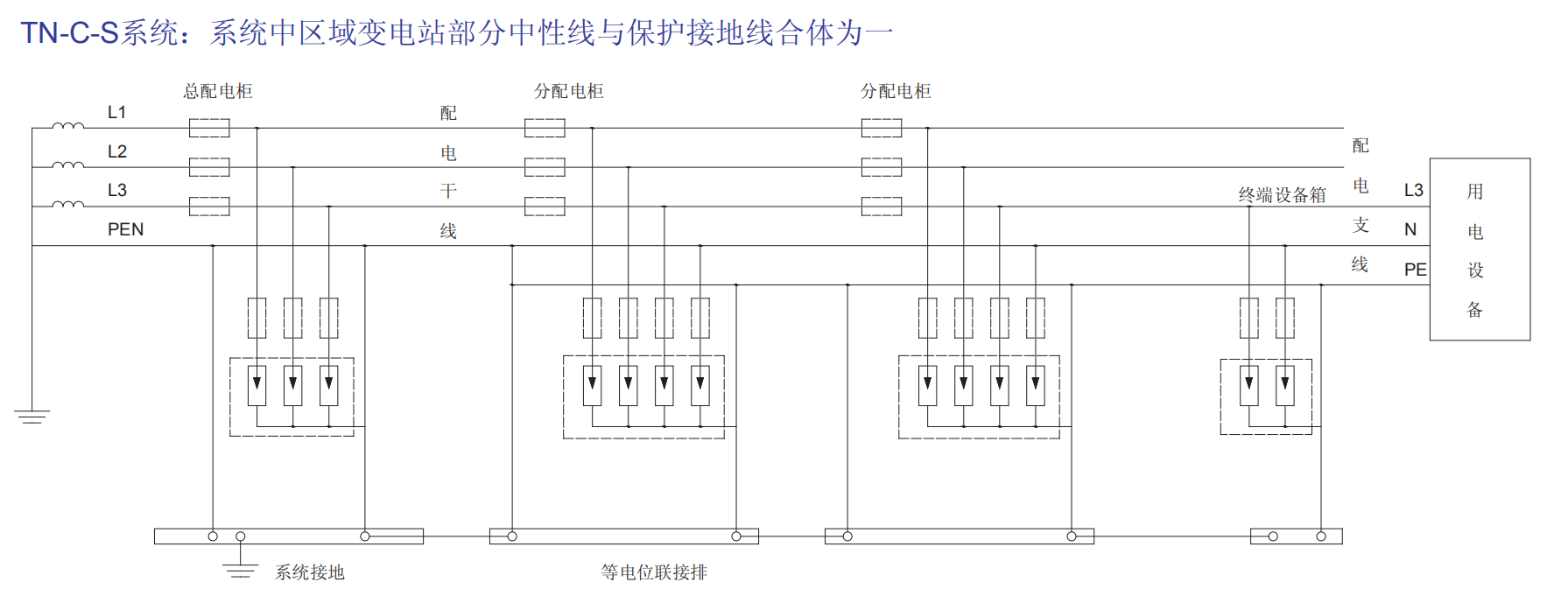

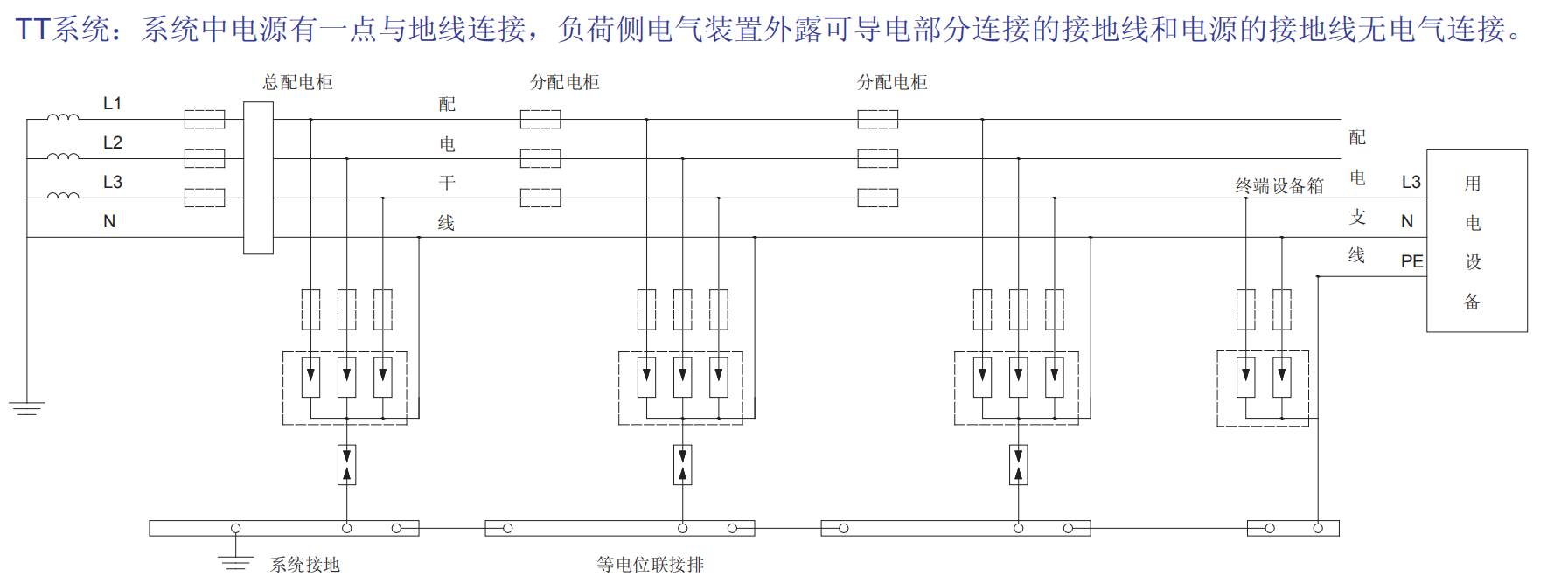

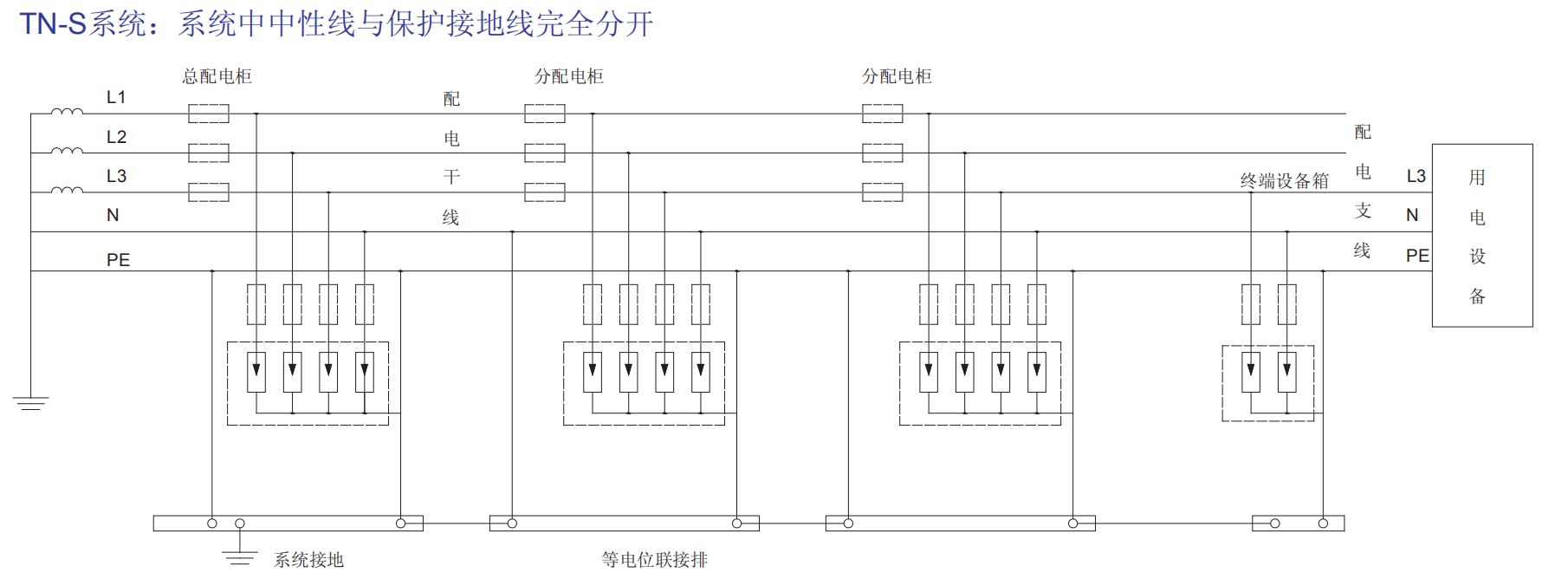

系统接线图:


浪涌保护器电涌保护器过电压保护器系统接线图:
