电源过压保护器EPP50T
阅读次数:589 发布时间:2020-09-25
电源过压保护器EPP50T重要参数
型号: | EPP50T |
最大持续运行电压Uc: | 385VAC |
SPD实验类别: | T2 |
标称放电电流In: | 20kA |
最大放电电流Imax: | 40kA |
电压保护水平UP: | 2.0kV |
电压保护水平UP(In=5kA): | 1.2kV |
适用电网: | 220V/380VAC( 50HZ) |
外形尺寸: | 72x90x63mm(T) |
产品概述
EPP50T浪涌保护器又称浪涌保护器、浪涌抑制器、低压避雷器、避雷器、避雷器等,主要用于低压配电系统的暂态过电压保护。暂态过电压是电路中叠加在系统标称电压上的一种强脉冲。它的振幅可以达到额定电压的几十倍,持续时间很短。一般包括雷电过电压和操作过电压。例如,雷电落在建筑物或建筑物、输电线路附近时,会侵入或诱发数十千伏的暂态过电压,并沿线路侵入配电线路,损坏电气电子设备。为了保护电气电子设备免受雷电过电压的破坏,低压配电系统必须安装EPP50T浪涌保护器。
EPP 浪涌相关型号
EPP50T、EPP40T、EPP20T、EPP30T、EPP80T、EPP100T
SPD产品应用
可作为终端设备电源部分的EPP50T浪涌保护器。可用于雷击区lpz2-3区及超过接口。EPP50T广泛应用于计算机、调制解调器、脉冲控制设备、工业控制系统和测量系统之中,以防止雷电或开关操作引起的浪涌过电压。具体根据EPP50T系统的工作电压选择相应的产品,有12V、24V、48V、60V、120V、230V电压选择。综合电涌保护还应安装B级避雷器和C级过电压保护器。

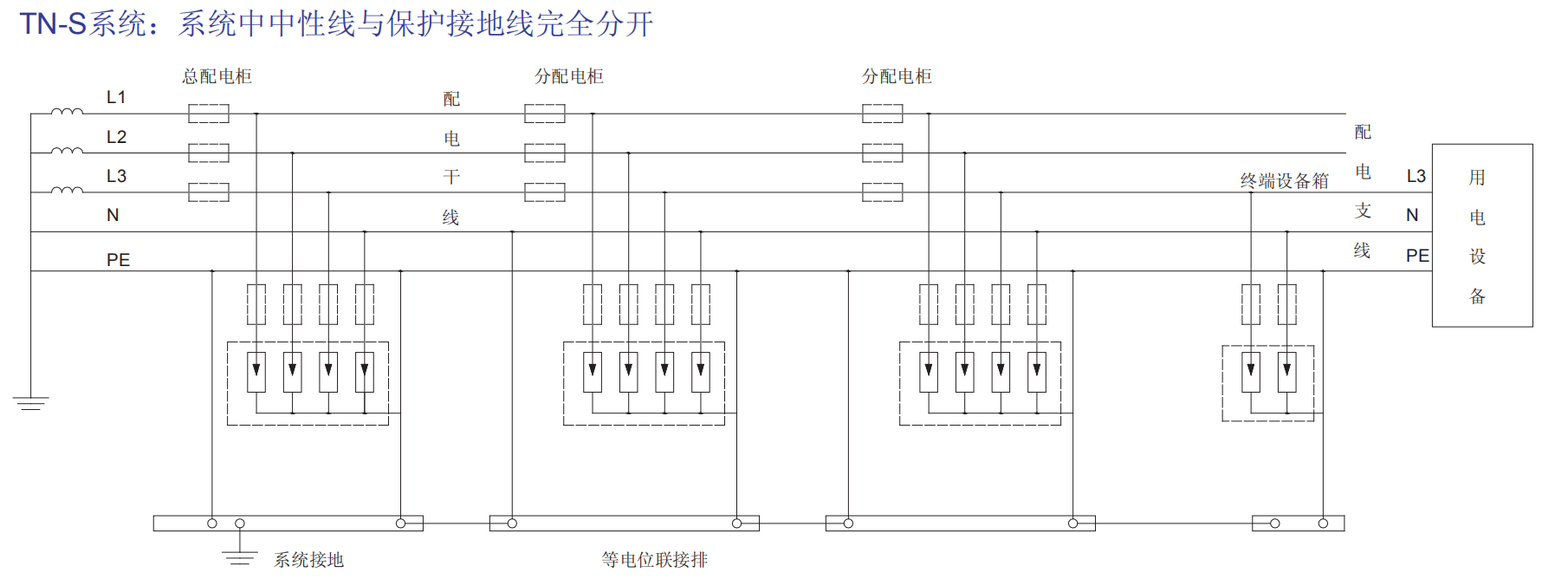

电源过压保护器线路图
电源过压保护器EPP50T产品安装及维护
EPP50T产品通常安装在设备后端,使电源相线L和中性线n分别连接到浪涌保护器的相应端子之上,以保证牢固可靠。由于内置过热切断装置,无需将空气开关或保险丝放在后面。同时,EPP50T浪涌保护器接地端与接地线连接良好。
应定期检查EPP50T浪涌保护器的工作情况。当保护电路因过频或高能量浪涌冲击而过载时,过热切断装置将保护电路与电网隔离,使电网不受影响;同时,红色LED报警灯亮起,提醒用户保护电路发生故障保护器对安装在其上游的电子设备有效,如果保护功能丧失,用户必须立即更换保护器。
